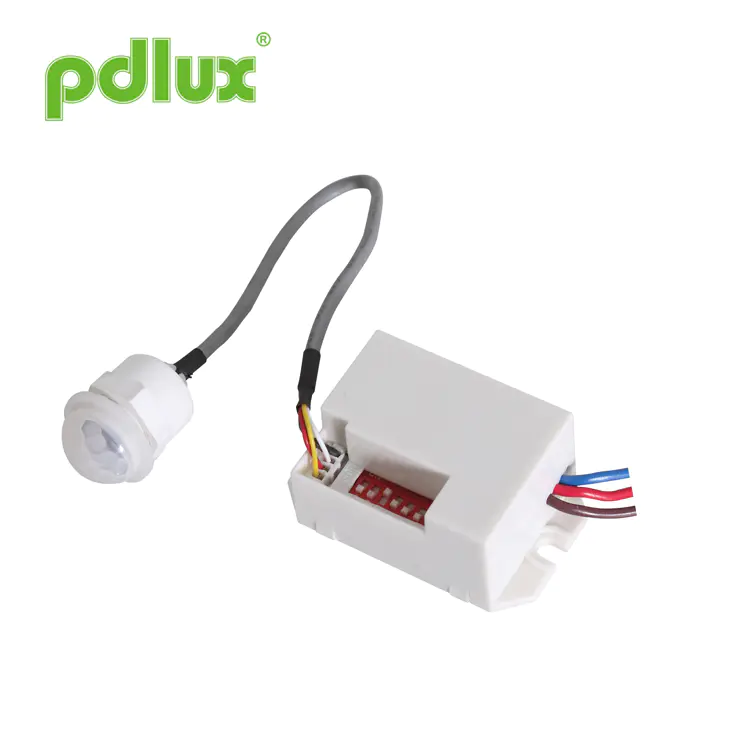

पीआईआर मोशन सेंसर स्मार्ट डिटेक्टर 220-240V/100-130V एसी

पीआईआर मोशन सेंसर स्मार्ट डिटेक्टर 220-240V/100-130V एसी एक ऊर्जा स्वचालित सेंसर स्विच है, यह दिन और रात की पहचान कर सकता है। यह इन्फ्रारेड डिटेक्टर, आईसी और एसएमडी तकनीक को अपनाता है, जब कोई व्यक्ति अपनी पता लगाने की सीमा में प्रवेश करता है और इसे काम करता है, तो इन्फ्रारेड डिटेक्टर लैंप को चालू कर देता है, जब वह अपनी सीमा छोड़ देता है, तो लैंप स्वचालित रूप से बंद हो जाएगा। यह परिवेशी प्रकाश रोशनी का स्वचालित रूप से पता लगा सकता है और तथ्य की आवश्यकता के अनुसार मूल्य को निर्धारित और समायोजित कर सकता है। जैसे, प्रकाश चालू करेगा और काम करता है जब परिवेशी प्रकाश रोशनी की स्थापना मूल्य के तहत होती है। एक बार जब यह सेटिंग मान से अधिक हो जाता है, तो प्रकाश काम करना बंद कर देगा। इसे इनडोर, गलियारे और सार्वजनिक-निर्माण में स्थापित किया जा सकता है।

नमूना:PD-PIR115

जांच भेजें

PIR Motion Sensor Smart Detector 220-240V/100-130V AC

विशेष विवरण

शक्ति का स्रोत	220-240VAC, 50/60Hz 100-130VAC, 50/60Hz	समय निर्धारित करना	5s 、 30s 、 1min 、 3 मिनट 、 5 मिनट 、 8 मिनट (समायोज्य)
चूहों से भरा हुआ	800W MAX.TUNGSTEN (220-240VAC) 200w Max.Fluorescent & LED (220-240VAC) 400W MAX.TUNGSTEN (100-130VAC) 100W Max.Fluorescent और LED (100-130VAC)	हल्के नियंत्रण	<10lux ~ 2000lux (समायोज्य)
पता लगाने की सीमा	8 मी (22 डिग्री सेल्सियस) (समायोज्य)	पता कोण	100 °
कार्य -तापमान	-10 ~+40 ° C	काम कर रहे आर्द्रता	≤93%आरएच

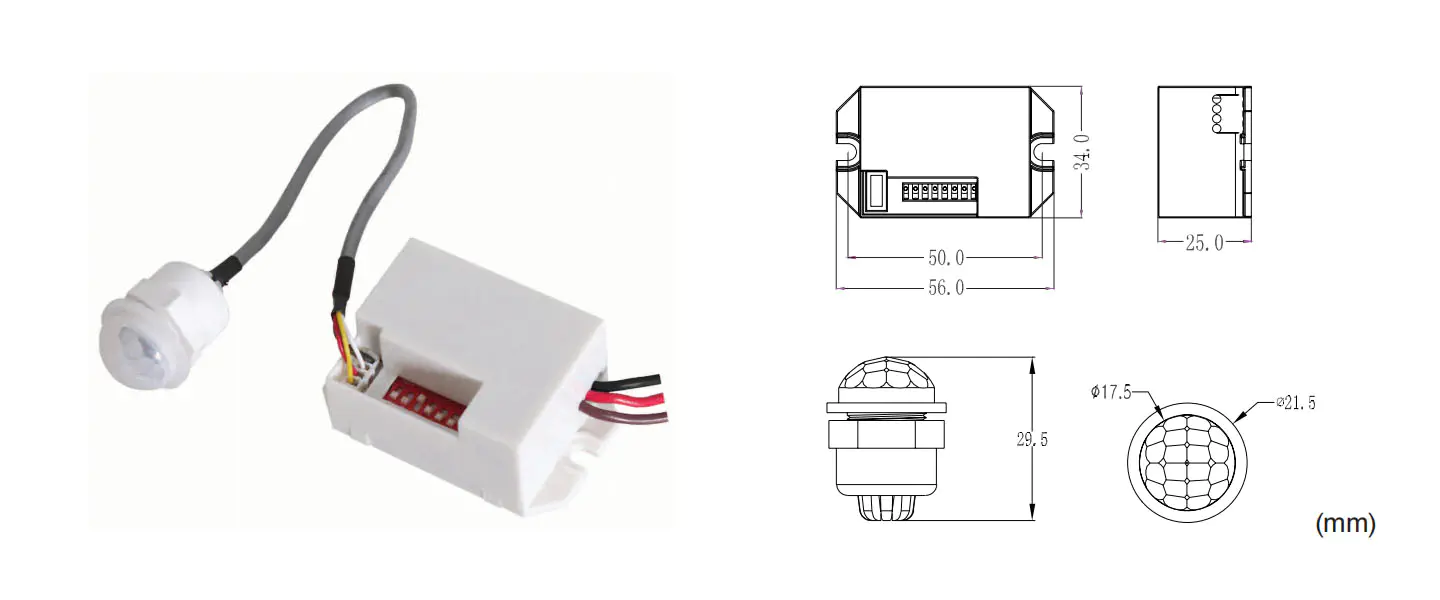

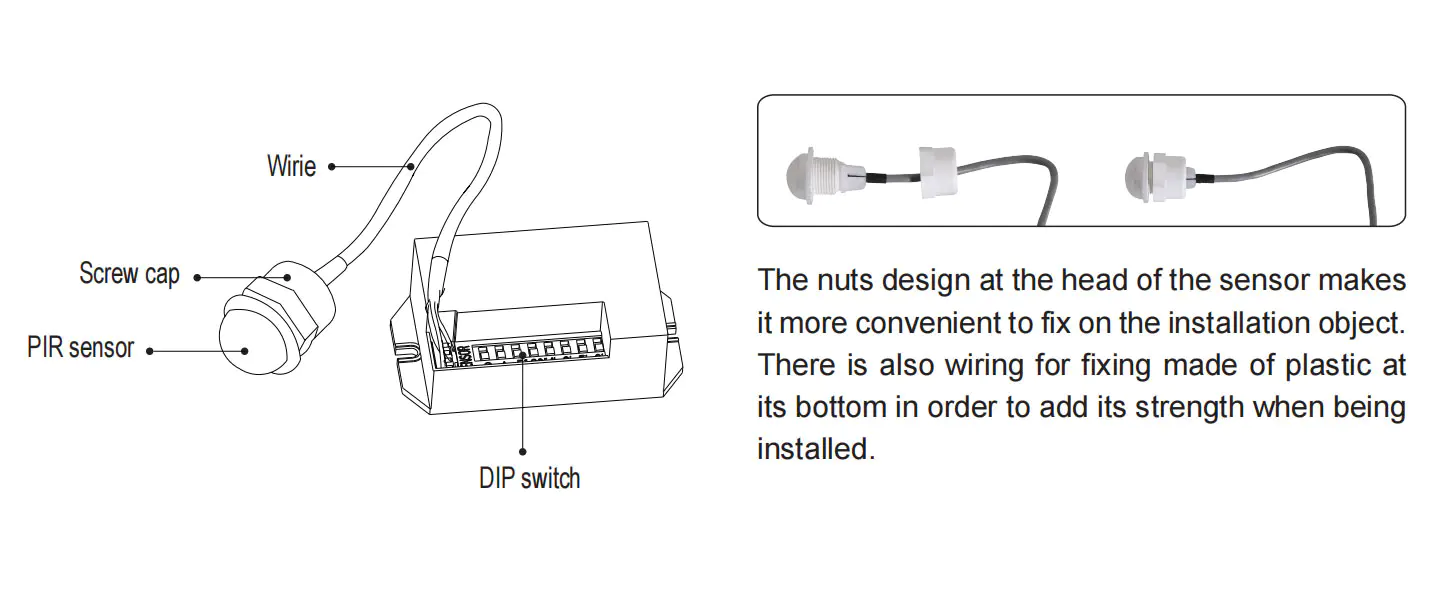

प्रत्येक भाग का नाम

Name of each part

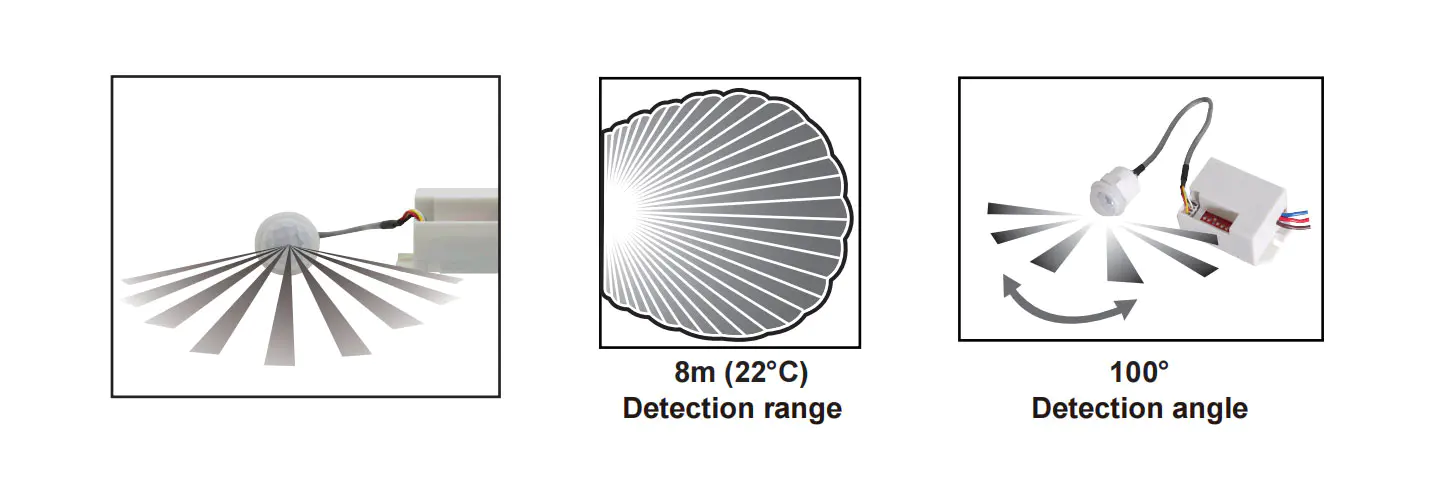

संवेदक सूचना

Sensor information

समारोह

1. एडॉप्ट्स 8-बिट डिप स्विच:
· आप केवल 10lux से नीचे या किसी भी प्रकाश में प्रकाश में काम करने के लिए काम करने वाले प्रकाश का चयन कर सकते हैं;
· समायोज्य संवेदनशीलता;
· लोड के काम का समय-देरी चुनें: 5s, 30s, 1min, 3min, 5min, 8min।
2. उस समय कि लोड काम स्वचालित रूप से देरी कर सकता है:
यह अंतिम संवेदन के बाद समय को फिर से बताता है;
3. आउट इन्फ्रारेड डिटेक्टर और सेंसिटाइजेशन रेसिस्टर कनेक्ट करें;
4.Simple संरचना और सुविधाजनक का उपयोग करना।

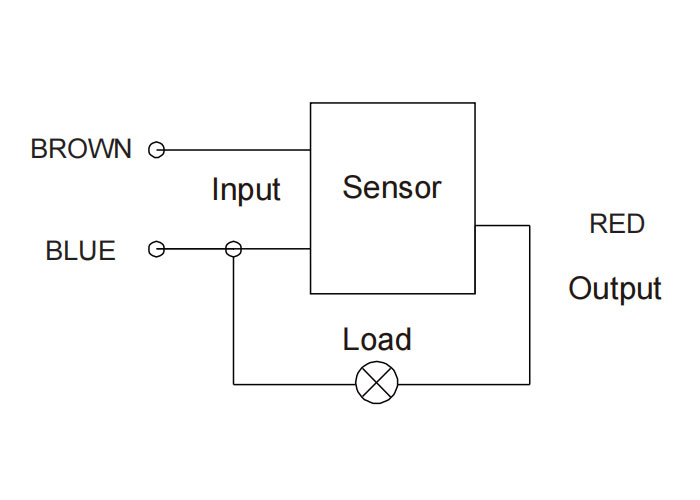

कनेक्शन-तार आरेख

1। भूरे और नीले को शक्ति के साथ कनेक्ट करें;
2। लोड के साथ लाल और नीले रंग को कनेक्ट करें।

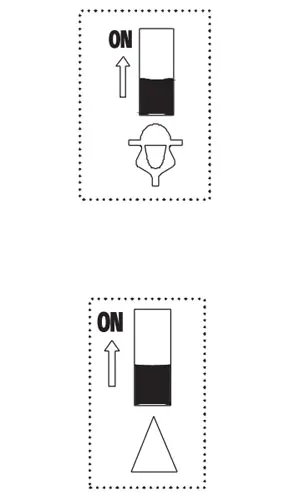

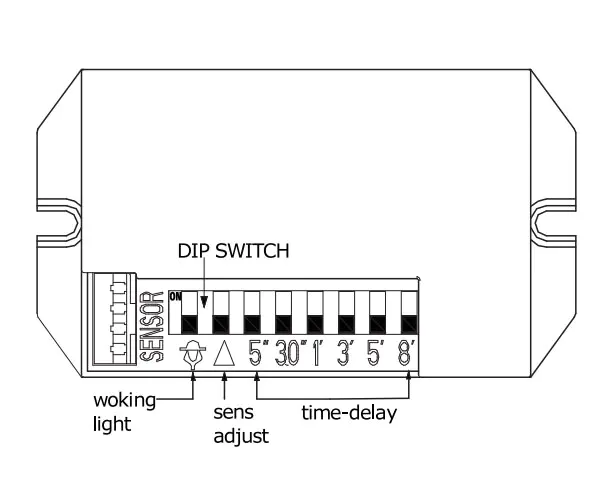

डिप स्विच सेटिंग

1 कार्यकारी प्रकाश () चयन:
· जब कोई स्लाइड नहीं करता है, तो यह किसी भी हल्की डिग्री में काम कर सकता है;
· जब स्लाइड पर, यह केवल रात में काम कर सकता है (<10lux)।
2। संवेदनशीलता () चयन:
· जब कोई स्लाइड करने के लिए, उच्च संवेदनशीलता;
· जब स्लाइड पर, कम संवेदनशीलता।
3। समय-देरी (5 "， 30" ， 1 '， 3' '5' 5 '8'))
जब एक निश्चित समय-देरी का चयन करें, तो आप इसे केवल स्थिति पर स्लाइड करते हैं।

ध्यान दें: जब इस उत्पाद का उपयोग करें, कृपया संवेदनशीलता को एक उपयुक्त स्थिति में समायोजित करें, जिसकी आपको आवश्यकता है, कृपया संवेदनशीलता को अधिकतम में समायोजित न करें, उत्पाद से बचने के लिए सामान्य रूप से गलत गति के कारण काम नहीं करता है। पवन उड़ाने वाले पत्तों और पर्दे, छोटे जानवरों, और बिजली ग्रिड और विद्युत उपकरणों के हस्तक्षेप से गलत गति द्वारा गति। उन सभी का नेतृत्व उत्पाद सामान्य रूप से काम नहीं करता है!
जब उत्पाद सामान्य रूप से काम नहीं करता है, तो कृपया संवेदनशीलता को उचित रूप से कम करने का प्रयास करें, और फिर इसका परीक्षण करें।

परीक्षा

· स्लाइड डुबकी 5 ″ स्थिति पर और अन्य मूल स्थिति पर है;
· पावर पर स्विच करें, लोड बंद होने के बाद, सेंसर स्थिर कार्यशील स्थिति में प्रवेश करता है;
· इसे एक बार समझें, लोड चालू हो जाता है, और 5s के बाद यह स्वचालित रूप से बंद हो जाता है;
· यदि स्लाइड डुबकी () स्थिति पर, दिन में इसका परीक्षण करें, तो इसे समझें, लोड चालू नहीं होगा, संवेदीकरण रोकनेवाला को अपारदर्शी ऑब्जेक्ट के साथ कवर करें, इसे एक बार फिर से समझें, लोड चालू होगा, और 5 के बाद यह मुड़ता है ऑटोमैटिक ऑफ।

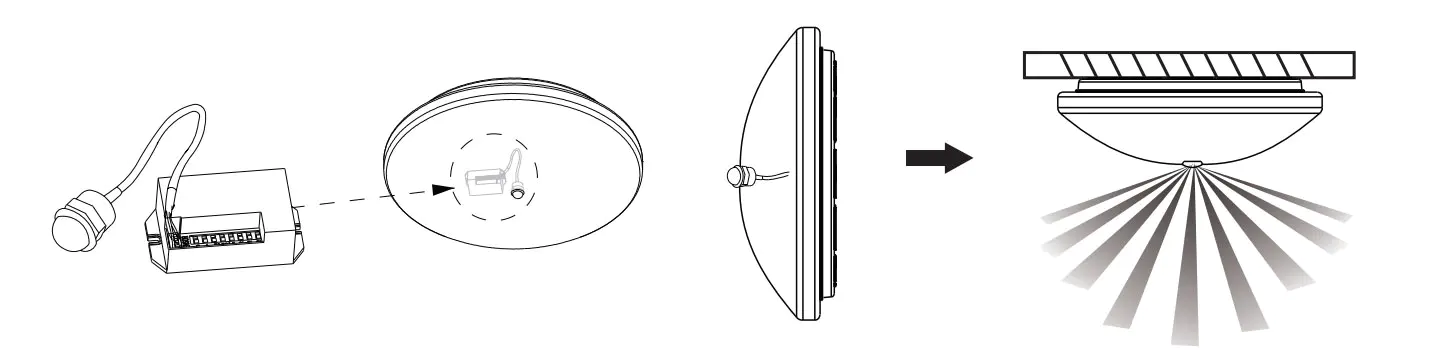

अवसरों के लिए

इसे इनडोर, गलियारे और सार्वजनिक-निर्माण में स्थापित किया जा सकता है।
गैर-धातु सामग्री के साथ डिवाइस पर अंदर स्थापित।
जैसे, सेंसर को एक सामान्य प्रकाश से लेकर स्वचालित सेंसर लैंप तक जोड़ें।
For occasions

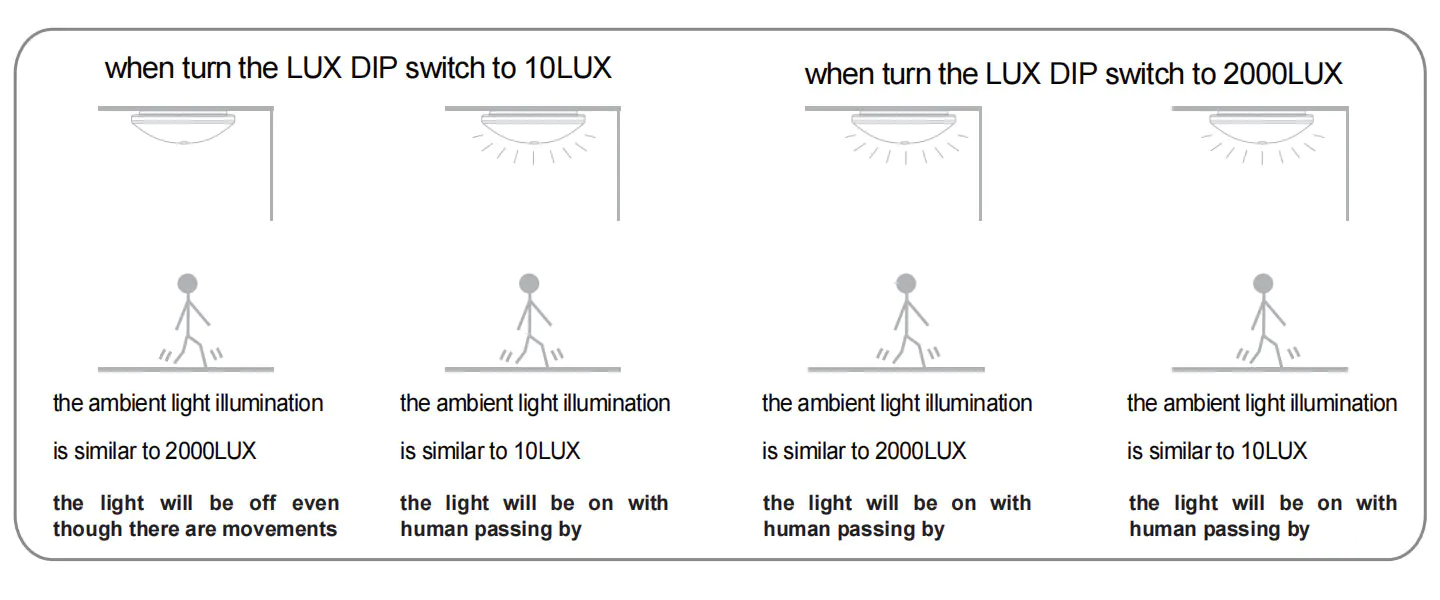

प्रकाश-नियंत्रण का संचालन सिद्धांत
Operating principle of the light-control

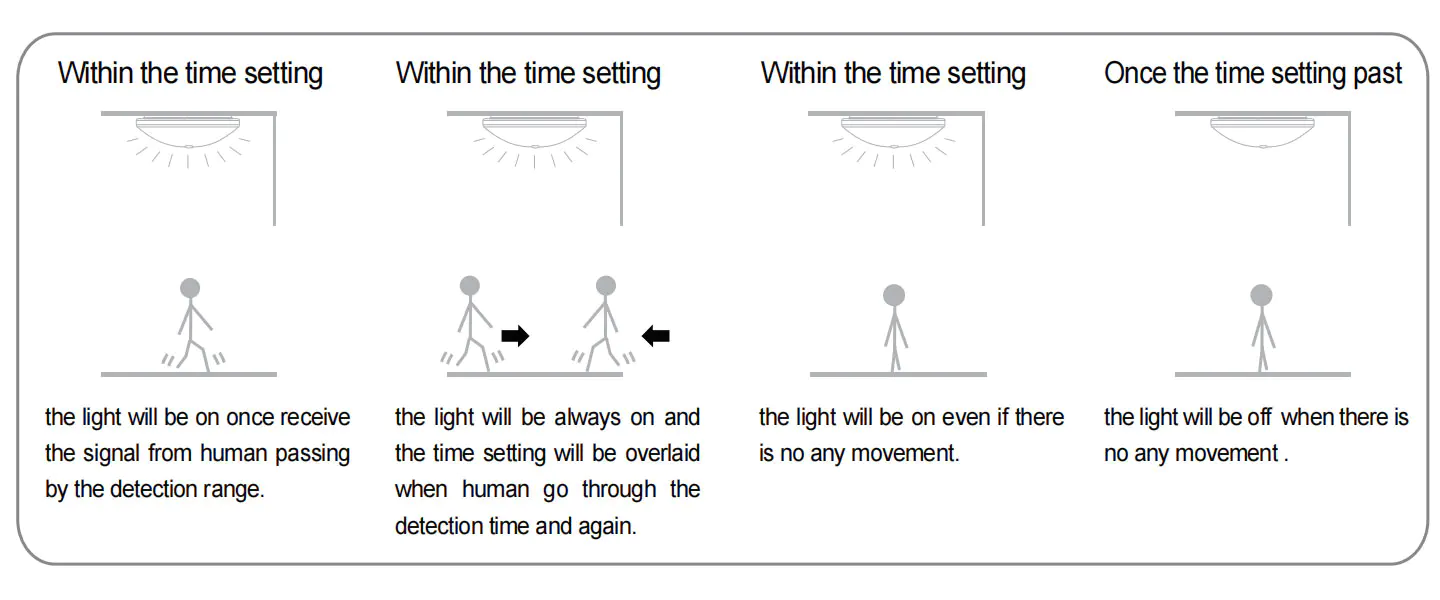

समय -निर्धारण का संचालन सिद्धांत
Operating principle of time setting

स्थापना पर ध्यान दें
Pay attention to installation

ध्यान

· स्थापित कर्मियों को इलेक्ट्रीशियन या सहसंबंध अनुभव के साथ होना चाहिए;
· सुनिश्चित करें कि उस स्थान पर इकाई को स्थापित न करें जहां सूरज चमक, वर्तमान और तापमान स्पष्ट रूप से बदलते हैं, उदाहरण के लिए एयर कंडीशनिंग, एयर वार्म;
· आधार स्थापित करने के रूप में स्वे ऑब्जेक्ट का चयन न करें;
· अर्थ सीमा के सामने इसके पता लगाने को प्रभावित करने के लिए कोई बाधा या चलती वस्तु नहीं होनी चाहिए।

टिप्पणी

1। सेंसर को उस क्षेत्र में रखें जहां मानव आमतौर पर चलता है।
2। अधिक सटीक रोशनी सेटिंग प्राप्त करने के लिए सेंसर को परिवेशी प्रकाश की स्थिति में रखें।
3। यदि समय की स्थापना के भीतर फिर से सिग्नल का पता लगाएं, तो समय सेटिंग से अधिक झूठ बोला जाएगा।

कुछ समस्या और हल का रास्ता

1. लोड काम नहीं करता है:
A: कृपया जांचें कि क्या शक्ति और लोड की कनेक्शन-वायरिंग सही है;
B: कृपया जांचें कि क्या लोड अच्छा है;
C: कृपया जांचें कि क्या काम प्रकाश सेट प्रकाश-नियंत्रण के अनुरूप है।
2. संवेदनशीलता खराब है:
A: कृपया जांचें कि क्या संकेत प्राप्त करने के लिए प्रभाव के लिए पता लगाने की खिड़की के सामने बाधा है;
B: कृपया जांचें कि क्या परिवेश का तापमान बहुत अधिक है;
C: कृपया जांचें कि क्या इंडक्शन सिग्नल स्रोत डिटेक्शन फ़ील्ड में है;
D: कृपया जांचें कि क्या इंस्टॉलेशन ऊंचाई निर्देश में दिखाई गई ऊंचाई से मेल खाती है;
E: कृपया जांचें कि क्या चलती अभिविन्यास सही है।
3. सेंसर स्वचालित रूप से लोड को बंद नहीं कर सकता है:
A: कृपया जांचें कि क्या पता लगाने वाले क्षेत्र में निरंतर संकेत है;
B: कृपया जांचें कि क्या समय सेटिंग सबसे लंबी है;
C: कृपया जांचें कि क्या शक्ति निर्देश के अनुरूप है;
डी: कृपया जांचें कि क्या सेंसर के पास का तापमान स्पष्ट रूप से बदल जाता है, जैसे कि हवा की स्थिति या केंद्रीय हीटिंग आदि।

● जब विभिन्न वातावरणों में उपयोग किया जाता है, तो कृपया संवेदनशीलता को उच्चतम तक समायोजित न करें।
क्योंकि इससे आसानी से खराबी हो सकती है।
● कृपया प्रीफेशनल इंस्टॉलेशन के साथ पुष्टि करें।
● कृपया स्थापना और हटाने के संचालन से पहले बिजली की आपूर्ति में कटौती करें।
● सुनिश्चित करें कि आपने सुरक्षा उद्देश्यों के लिए शक्ति में कटौती की है।
● अनुचित ऑपरेशन से नुकसान हुआ, निर्माता कोई जिम्मेदारी नहीं लेता है।
हम उत्पाद की गुणवत्ता और विश्वसनीयता को बढ़ावा देने के लिए प्रतिबद्ध हैं, हालांकि, सभी इलेक्ट्रॉनिक घटकों में अप्रभावी होने की कुछ संभावनाएं हैं, जिससे कुछ परेशानी होगी। जब डिजाइनिंग, हमने किसी भी परेशानियों से बचने के लिए बेमानी डिजाइनों और सुरक्षा कोटा को अपनाया है।
यह निर्देश, हमारी अनुमति के बिना, किसी भी अन्य उद्देश्यों के लिए कॉपी नहीं किया जाना चाहिए।
