जीरो क्रॉसिंग टेक्नोलॉजी इन्फ्रारेड सेंसर

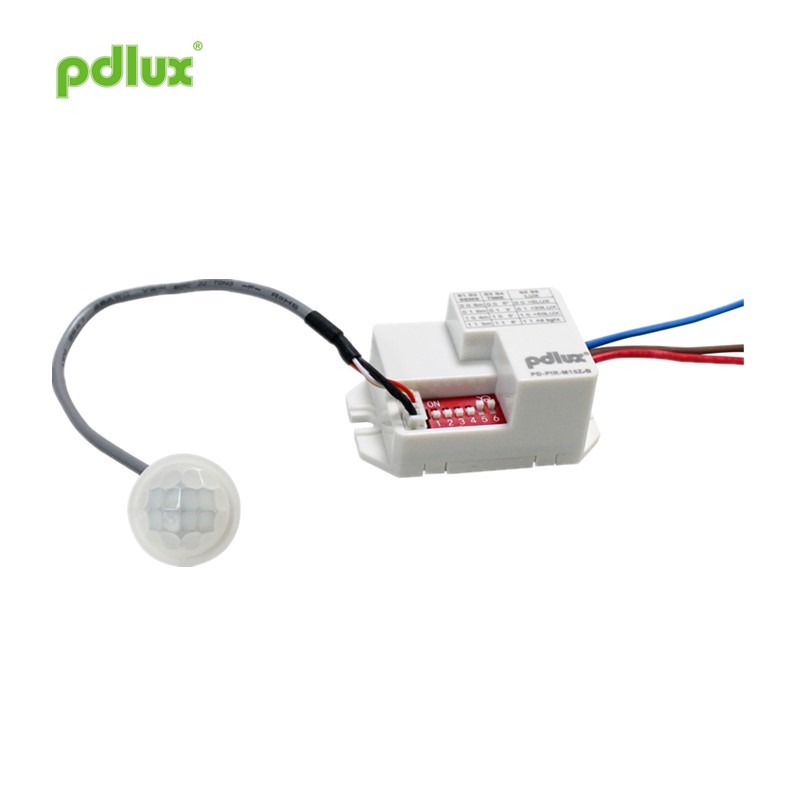

PD-PIR-M15Z-B इन्फ्रारेड सेंसर निर्देश

सारांश

जीरो क्रॉसिंग टेक्नोलॉजी इन्फ्रारेड सेंसर इन्फ्रारेड सेंसर के नवीनतम संस्करण की एक डिजिटल तकनीक है। एंटी-जैमिंग एसएमडी इन्फ्रारेड सेंसर को अपनाएं। फिनियर लेंस एक सेंसिंग स्टेटस इंडिकेटर और एक फोटोसेंसिटिव सेंसर से भी लैस है। जीरो क्रॉसिंग टेक्नोलॉजी इन्फ्रारेड सेंसर डिजिटल सटीक गणना साइनसॉइडल वेव जीरो पॉइंट स्विच तकनीक को अपनाता है, जिसमें मजबूत आवेग वर्तमान क्षमता है और पारंपरिक उत्पादों के साथ अतुलनीय है। किसी भी अलग लोड से जोड़ा जा सकता है। विवरण के लिए कृपया निम्नलिखित परिचय देखें।

समारोह

जीरो क्रॉसिंग टेक्नोलॉजी इन्फ्रारेड सेंसर के विनिर्देश Specific

शक्ति का स्रोत: 220-240VAC 50Hz/60Hz
100-130VAC 50Hz/60Hz
सभी भार: 1200W मैक्स। 220-240VAC AC
600W मैक्स.（100-130VAC）
सर्ज करंट: 50A / 500μS
डिटेक्शन एंगल: 100°
कार्य तापमान: -20 ~ + 40 डिग्री सेल्सियस
कार्य आर्द्रता: ‰¤93% आरएच

सेंसर जानकारी

आवेदन

जीरो क्रॉसिंग टेक्नोलॉजी इन्फ्रारेड सेंसर का उपयोग किसी भी उत्पाद के साथ किया जा सकता है, या इसे स्वतंत्र रूप से स्थापित और उपयोग किया जा सकता है। दो स्थापना विधियां हैं: दीवार और छत।
उदाहरण के लिए, एक सामान्य प्रकाश व्यवस्था से स्वचालित सेंसर लैंप में सेंसर जोड़ें।

कनेक्शन-तार आरेख 1. भूरे और नीले रंग को शक्ति से कनेक्ट करें; 2. लाल और नीले रंग को लोड से कनेक्ट करें।

ध्यान
- इंस्टॉलर के पास इलेक्ट्रीशियन या प्रासंगिक अनुभव होना चाहिए;
- इस मशीन को सीधे धूप के संपर्क में आने वाली जगहों पर स्थापित न करें, जहां करंट और तापमान में काफी बदलाव होता है, जैसे एयर-कंडीशनिंग और हीटिंग;
- रॉकिंग ऑब्जेक्ट्स को इंस्टॉलेशन बेस के रूप में न चुनें;
- सेंसिंग रेंज के सामने इसकी पहचान को प्रभावित करने वाली कोई बाधा या चलती वस्तु नहीं होनी चाहिए।
- परिवेश का तापमान जितना अधिक होगा, सेंसर की संवेदनशीलता उतनी ही कम होगी! मैनुअल में नाममात्र का पता लगाने की दूरी वह दूरी है जब परिवेश का तापमान 22-24 डिग्री सेल्सियस होता है।
कारखाने में, संवेदनशीलता 6 मीटर पर सेट है।

टिप्पणी
1. सेंसर के लेंस वाले हिस्से को उस स्थान की ओर इंगित करें जहां आमतौर पर मानव शरीर गति करता है।
2. लेंस का हिस्सा उस स्थिति में होता है जहां प्राकृतिक प्रकाश पहुंचता है, ताकि लेंस के अंदर प्रकाश संवेदनशील सेंसर पर्यावरण की रोशनी को बेहतर ढंग से समझ सके।
नोट: मानव शरीर की ऊंचाई अलग है, गति अलग है, संवेदनशीलता भी अलग है। गतिमान गति 1.0 से 1.5 मी/सेकंड है। यदि किसी व्यक्ति का आकार और गति की गति बदलती है, तो पता लगाने की दूरी भी बदल जाती है।

ध्यान:
पहली बार सेंसर उत्पाद का उपयोग शुरू करते समय, आपको निम्नलिखित बातों पर ध्यान देने की आवश्यकता है:
1. पहली शक्ति को 30 सेकंड प्रतीक्षा करने की आवश्यकता है, उस स्थान से दूर रहें जहां सेंसर का पता लगाया जा सकता है। प्रकाश स्वचालित रूप से बंद होने के बाद, मानव शरीर सेंसर की पहचान सीमा में प्रवेश करता है और आंदोलन की सामान्य दिशा में चलता है। सेंसर काम शुरू करने के लिए लोड का पता लगा सकता है और उसे नियंत्रित कर सकता है।
2. लक्स के समायोजन विधियों, विलंब समय और संवेदनशीलता के लिए, कृपया ऑपरेशन के लिए ए, बी और सी के आरेखों में सामग्री देखें।

इस उत्पाद का उपयोग करते समय, कृपया संवेदनशीलता को उस उपयुक्त स्थिति में समायोजित करें जिसकी आपको आवश्यकता है। संवेदनशीलता को अधिकतम तक समायोजित न करें, ताकि गलत कार्यों के कारण उत्पाद सामान्य रूप से काम न करे। छोटे जानवरों के कारण होने वाली हलचल और पावर ग्रिड के हस्तक्षेप से उत्पाद खराब हो सकता है।
जब उत्पाद सामान्य रूप से काम नहीं कर सकता है, तो कृपया संवेदनशीलता को उचित रूप से कम करने का प्रयास करें, और फिर परीक्षण करें।

यह मैनुअल उत्पाद प्रोग्रामिंग की सामग्री है, हम आपको अलग से सूचित नहीं करेंगे। कंपनी की अनुमति के बिना किसी अन्य उद्देश्य के लिए निर्देश पुस्तिका की सामग्री की नकल करना सख्त मना है।
