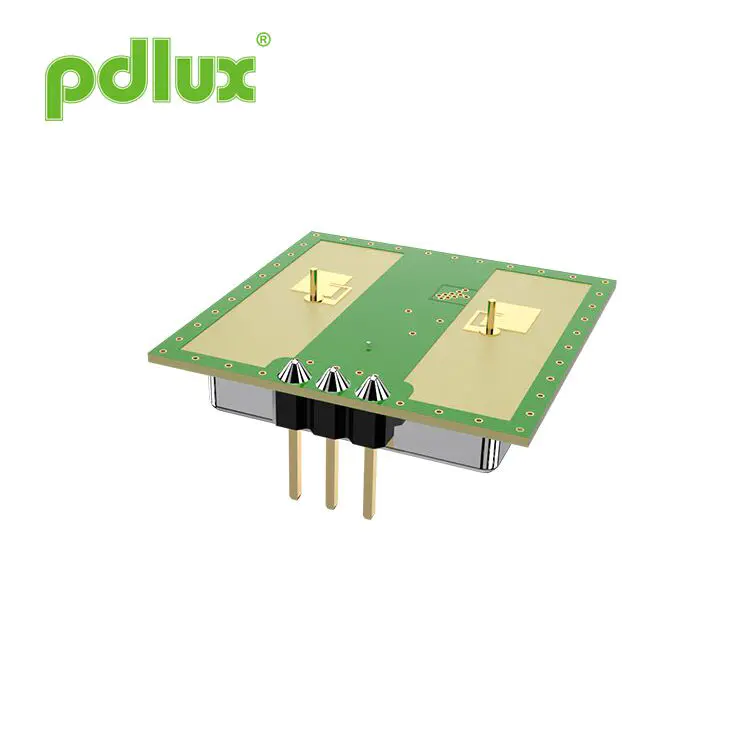

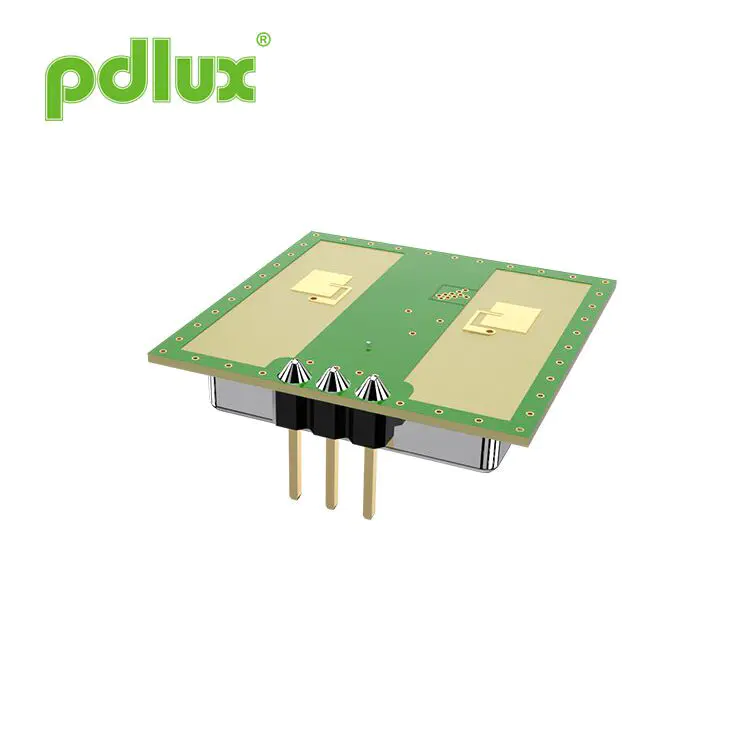

PDLUX PD-V12360A/B K-BAND स्मार्ट स्विच और सुरक्षा के लिए उच्च-संवेदनशीलता गति सेंसर
PDLUX PD-V12360A/B K-BAND हाई-सेंसिटिविटी मोशन सेंसर फॉर स्मार्ट स्विच एंड सिक्योरिटी के-बैंड 360 डिग्री डिटेक्शन के लिए PDLUX की तकनीकी टीम द्वारा विकसित एक पेटेंट उच्च-संवेदनशीलता सेंसर है। इसमें V12360A और V12360B शामिल हैं। ए और बी के बीच प्रदर्शन का अंतर अलग -अलग डिटेक्शन रेडी में निहित है।
नमूना:PD-V12360A/B
जांच भेजें
PD-V12360A/B 24.125GHz माइक्रोवेव मोशन सेंसर
आवेदन
.बुद्धिमान स्विच
.वॉल-हंग स्विच
.घुसपैठिया का पता लगाना

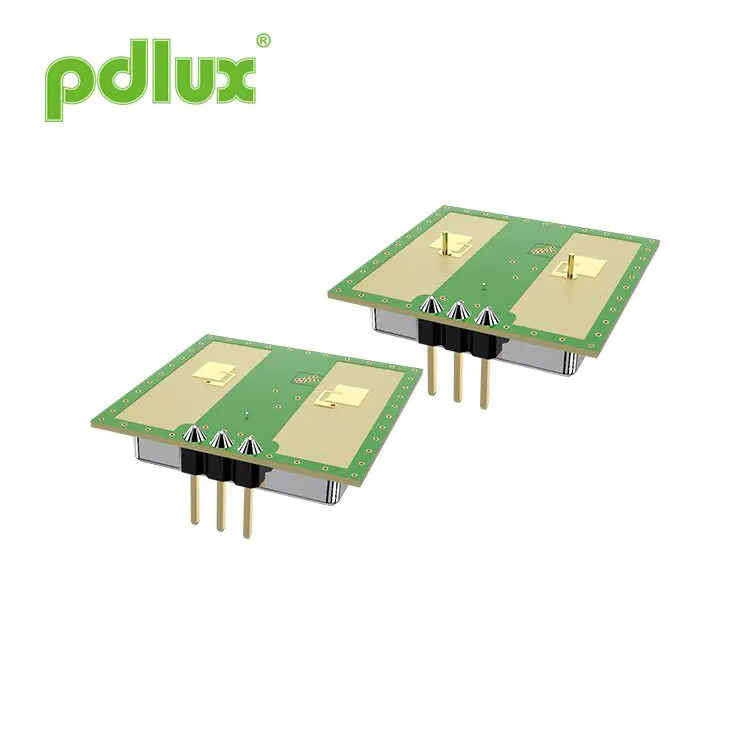

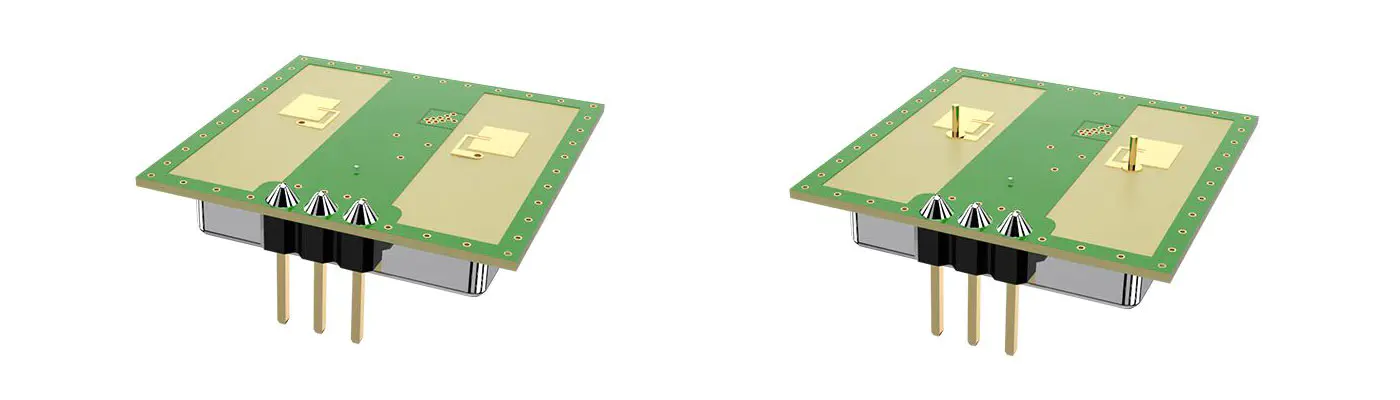

PD-V12360 श्रृंखला सेंसर एक पेटेंट उच्च-संवेदनशीलता सेंसर है जो द्वारा विकसित किया गया है K-BAND 360 डिग्री डिटेक्शन के लिए PDLUX की तकनीकी टीम। यह PDLUX PD-V12360A/B K-BAND स्मार्ट स्विच और सुरक्षा के लिए उच्च-संवेदनशीलता गति सेंसर V12360A और शामिल हैं V12360b। ए और बी के बीच प्रदर्शन का अंतर अलग -अलग पहचान में निहित है रेडी। कम ऊंचाई पर स्थापित होने पर, V12360A का पता लगाने वाला कोण इससे बड़ा है v12360b का। V12360A का 360 डिग्री डिटेक्शन कोण 120 डिग्री है (कृपया देखें) नीचे दिए गए आंकड़े के लिए), जिसका उपयोग 5 से कम ऊंचाई वाले उत्पादों को स्थापित करने के लिए किया जा सकता है मीटर। V12360B का 360 डिग्री डिटेक्शन कोण 80 डिग्री है, जिसका उपयोग किया जा सकता है 10 मीटर से कम की ऊंचाई वाले उत्पादों को स्थापित करने के लिए। (कृपया निम्नलिखित देखें छवि)। इसकी पहचान संवेदनशीलता का विस्तार सिग्नल-टू-शोर अनुपात पर निर्भर करता है एमसीयू के उपयोगकर्ता और प्रोग्राम एल्गोरिथ्म द्वारा डिज़ाइन किया गया प्रवर्धन सर्किट। इस प्रकार के एनालॉग सेंसर की विस्तृत और लचीली एप्लिकेशन रेंज के कारण। यह अब भी है व्यापक रूप से इस्तेमाल किया।

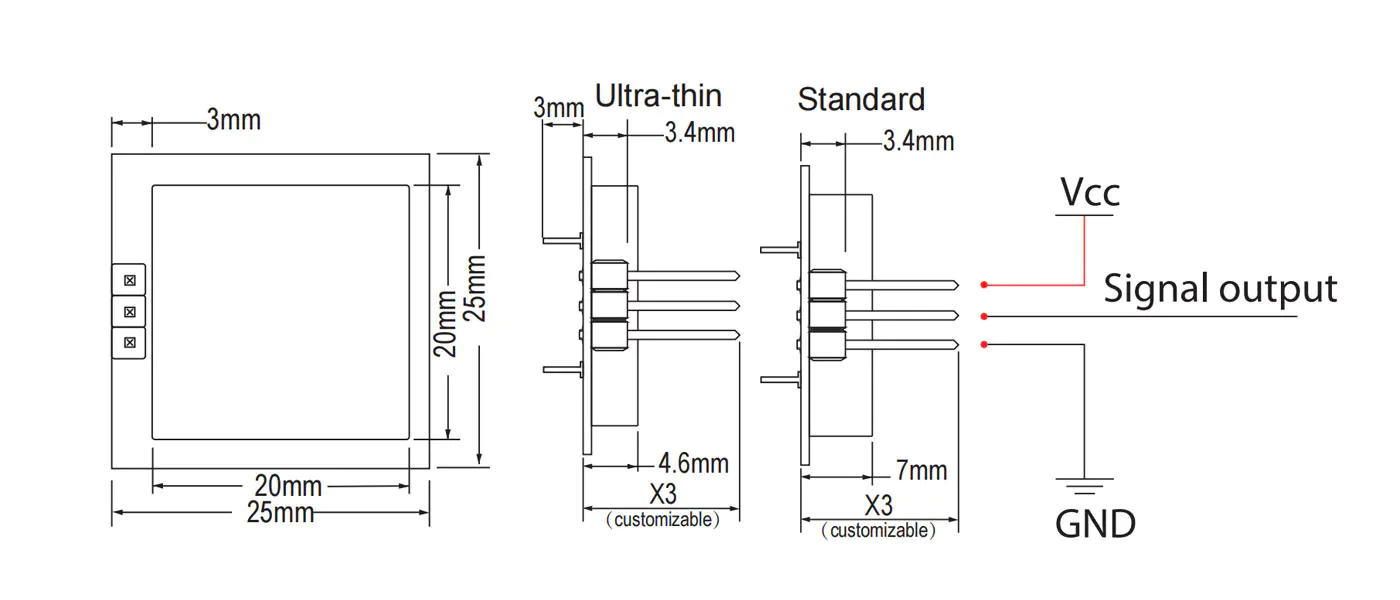

उत्पादों का आकार
पता लगाने की सीमा
तकनीकी मापदंड
| पैरामीटर | नोट | मिन | प्रकार | अधिकतम | इकाइयों |
| वोल्टेज आपूर्ति | वीसीसी | 3.0 | 5.0 | 5.25 | V |
| वर्तमान उपभोग | आईसीसी | 20 | 35 | 38 | एमए |
| ऑपरेशन मोड | PWM द्वारा संचालित, यह 3-15mA पर काम करने वाले वर्तमान को नियंत्रित कर सकता है | ||||
| पल्स चौड़ाई | टपलसे | 10 | μS | ||
| परिचालन तापमान | शीर्ष | -30 ~+85 | ℃ | ||
| भंडारण तापमान | टीएसटीजी | -10 | +60 | ℃ | |
| स्थिर काल |
|
<5 | μSEC | ||
| शोर |
|
3.5 | 4.0 | 4.5 | एमवीआरएमएस |
| आवृत्ति निर्धारण | f | 24.000 | 24.125 | 24.250 | गीगा |
| एक विकिरणित शक्ति (AUTHP) | एक प्रकार की मछली | <2.0 | <2.5 | <3.0 | मेगावाट |
| भंडारण परिवेश आर्द्रता | 45%~ 65% | आरोही | |||
चेतावनी: वास्तविक पहचान सीमा सर्किट के सिग्नल प्रवर्धन लाभ से संबंधित है, पीसीबीए का समग्र लेआउट और MCU की दहलीज।
नोट 1: विकिरणित उत्सर्जन को एफसीसी और सीई नियमों को पूरा करने के लिए डिज़ाइन किया गया है।
नोट 2: प्राप्त सिग्नल स्ट्रेंथ (आरएसएस) को 70 डीबी के कुल 1 तरीकों से पथ हानि पर मापा जाता है।
नोट 3: शोर वोल्टेज को आउटपुट पोर्ट पर 10Hz से 100Hz से मापा जाता है, एक एनेकोइक चैंबर के अंदर। नोट 4: पल्स ऑपरेशन
विशेष अनुस्मारक
सर्किट बोर्ड की कुल मोटाई के कारण केवल 0.52 मिमी है। पिन पर अत्यधिक पार्श्व बल लागू करने से तांबे की पन्नी टूट सकती है। के कारण सेंसर की खराबी।
