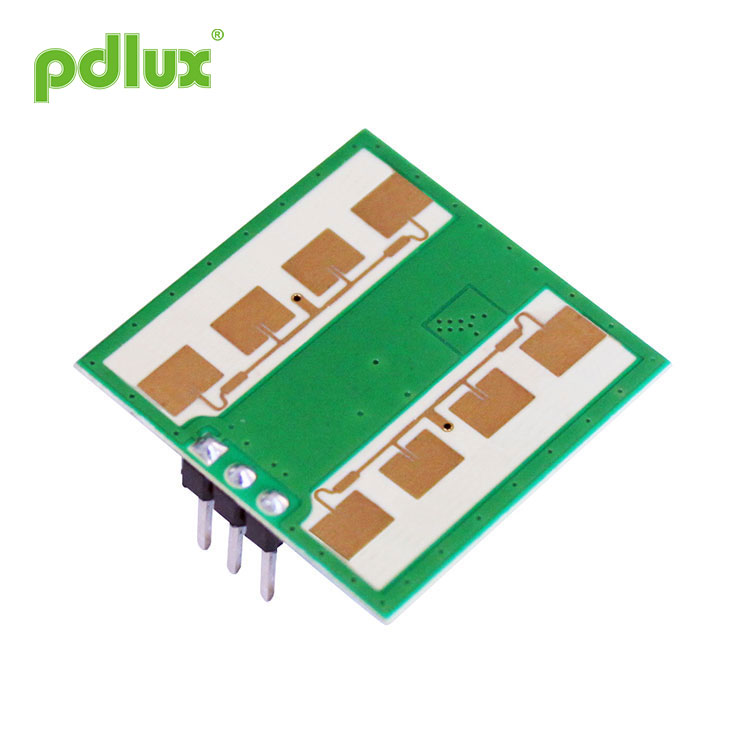

PDLUX PD-V12 24GHz मिलीमीटर वेव रडार सेंसर मॉड्यूल
PDLUX PD-V12 24GHz मिलीमीटर वेव रडार सेंसर मॉड्यूल एक K-बैंड द्वि-स्थैतिक डॉपलर ट्रांसीवर मॉड्यूल है। इफ्स बिल्ट-इन रेज़ोनेटर ऑसिलेटर (सीआरओ)। यह मॉड्यूल, पीडी-वी12 दीवार माउंटिंग के लिए उपयुक्त फ्लैट प्लेन एंटीना को गोद लेता है। यह अपनी फ्रंट सिग्नल प्राप्त करने की क्षमता में सुधार कर सकता है और इसके फ्लैंक ब्लाइंड क्षेत्र को कम कर सकता है। इसकी परफॉर्मेंस मार्केट में मौजूद सेंसर्स से बेहतर है।
नमूना:पीडी-वी12
जांच भेजें
PDLUX PD-V12 24गीगा मिलीमीटर वेव रडार सेंसर मॉड्यूल
|
Application of PDLUX PD-V12 24गीगा मिलीमीटर वेव रडार सेंसर मॉड्यूल एक €¢बुद्धिमान स्विच एक €¢वॉल-हंग स्विच एक €¢घुसपैठिए का पता लगाना
एंटीना बीम पैटर्न
|
PDLUX PD-V12 24गीगा मिलीमीटर वेव रडार सेंसर मॉड्यूल is a K-Band Bi-Static Doppler transceiver modlue. Ifs built-in Resonator Oscillator (CRO).This module, PD-V12 adopts flat Plane Antenna, suitable for wall mounting. It can improve its front signal receiving ability and reduce its flank blind area. Its performance is better than the sensors in the market. यह मॉड्यूल स्वचालित प्रकाश स्विच में अधिभोग सेंसर के लिए आदर्श रूप से उपयुक्त है। एलटी का उपयोग छत माउंट घुसपैठिए डिटेक्टरों के लिए भी किया जा सकता है।
EN 300440-V2.11〠EN 62479ã2010 के अनुसार,
एफसीसी भाग 15.249 के अनुसार
Size of PDLUX PD-V12 24गीगा मिलीमीटर वेव रडार सेंसर मॉड्यूल
|
| पैरामीटर | टिप्पणियाँ | मिनट | प्रकार | मैक्स | इकाइयों |
| वोल्टेज आपूर्ति | वीसीसी | 3 | 5 | 5.25 | V |
| वर्तमान खपत | आईसीसी | 20 | 35 | 38 | एमए |
| ऑपरेशन मोड | Powered by PWM, it can control the working current at 3-15एमए | ||||
| पल्स चौड़ाई | टपल्स | 10 | s | ||
| परिचालन तापमान | ऊपर | -30~+85 +100 (मैक्स.) | 8सी | ||
| भंडारण तापमान | Tstg | -10 |
|
60 | डिग्री सेल्सियस |
| स्थिर समय |
|
<5 | सेक | ||
| आवृत्ति सेटिंग | f | 24 | 24.125 | 24.25 | गीगा |
| विकिरणित शक्ति (ईआईआरपी) | एक प्रकार की मछली | <2.0 | <2.5 | <3.0 | मेगावाट |
| भंडारण परिवेश आर्द्रता | ४५%~६५% | आरएच | |||
WARNING of PDLUX PD-V12 24गीगा मिलीमीटर वेव रडार सेंसर मॉड्यूल: The actual detection range is related to the signal amplification gain of the circuit, the overall layout of the PCBA
और एमसीयू की दहलीज।
नोट 1: विकिरणित उत्सर्जन को एफसीसी और सीई नियमों को पूरा करने के लिए डिज़ाइन किया गया है।
नोट 2: प्राप्त सिग्नल शक्ति (आरएसएस) को 70dB के कुल 1 तरीके पथ हानि पर मापा जाता है।
नोट 3: शोर वोल्टेज को एनीकोइक कक्ष के अंदर आउटपुट पोर्ट पर 10 हर्ट्ज से 100 हर्ट्ज तक मापा जाता है।
नोट 4: पल्स ऑपरेशन
