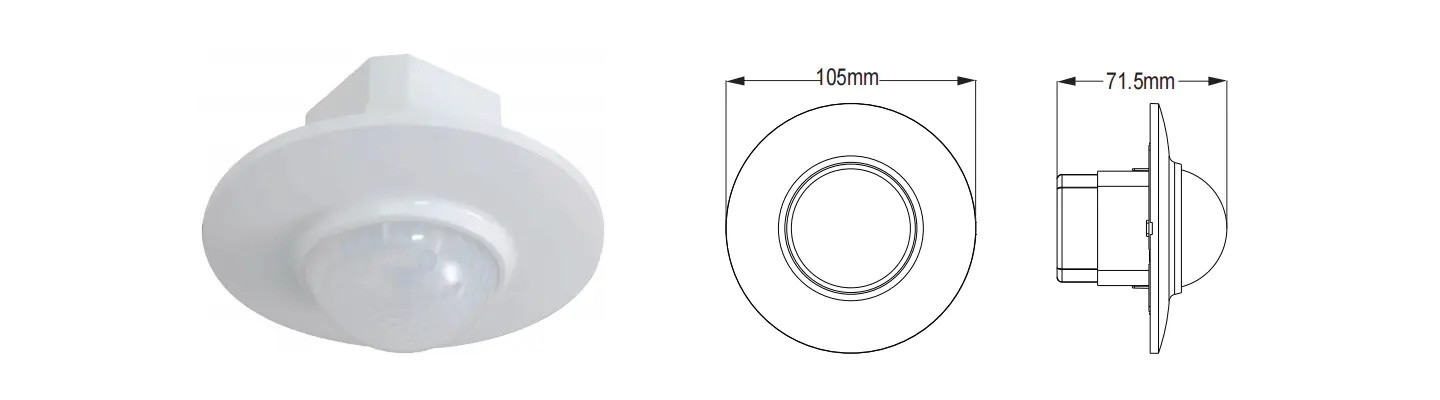

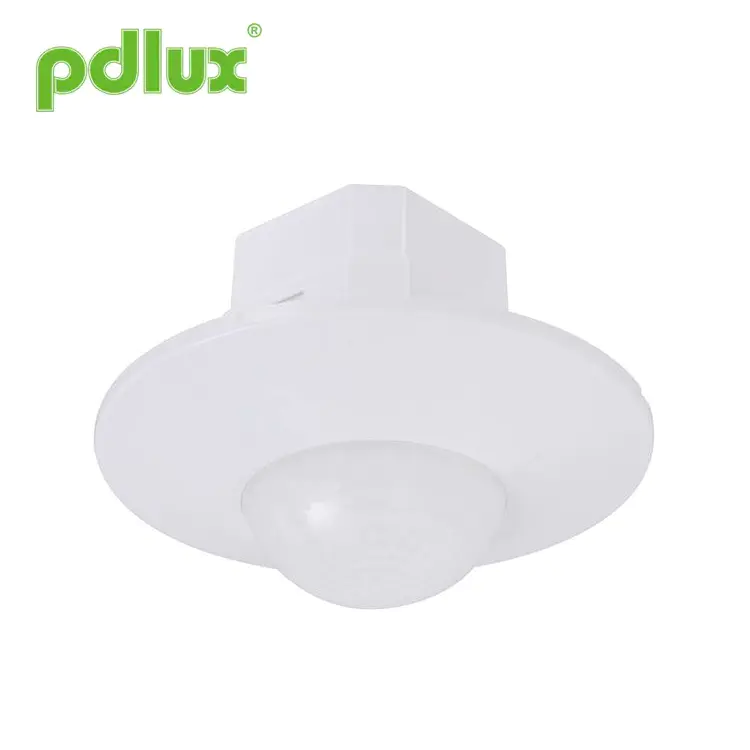

PD-PIR200A 360° सीलिंग इन्फ्रारेड मोशन सेंसर

सारांश

उत्पाद एक नया बचत-ऊर्जा स्विच है, यह अच्छे संवेदनशीलता डिटेक्टर, एकीकृत सर्किट और एसएमटी को अपनाता है। यह स्वचालितता, सुविधाजनक सुरक्षा, बचत-ऊर्जा और व्यावहारिक कार्यों को एकत्रित करता है। अंदर एक डिटेक्टर एक विस्तृत रेंज का पता लगाने वाले क्षेत्र की रचना करता है, यह नियंत्रण-सिग्नल स्रोत के रूप में मानव से अवरक्त ऊर्जा का उपयोग करता है, जब कोई पता लगाने के क्षेत्र में प्रवेश करता है तो यह तुरंत लोड शुरू कर सकता है। यह स्वचालित रूप से दिन और रात की पहचान कर सकता है। इसे स्थापित करना आसान है और व्यापक रूप से उपयोग किया जाता है, इसमें पावर शो और डिटेक्टिंग शो के कार्य हैं।

विशेष विवरण

शक्ति का स्रोत	220-240VAC/100-130VAC	शक्ति आवृत्ति	50/60हर्ट्ज़
प्रतिरोधक भार	अधिकतम 1200W 230V/600W अधिकतम। 110V	समय निर्धारण:	न्यूनतम: 8±3 सेकंड अधिकतम: 7±2 मिनट (समायोज्य)
पता लगाने का कोण	360 º	डिटेक्शन रेंज(22°C)	8 मीटर अधिकतम (व्यास) (समायोज्य)
प्रकाश-नियंत्रण	<3LUX-दिन का प्रकाश (समायोज्य)	कार्य तापमान	-10°C~+40°C
बिजली की खपत	0.45W (स्थैतिक 0.1W)	स्थापना ऊंचाई	2.5~3.5 मी
पता लगाने की गति	0.6-1.5 मी/से	कार्यशील आर्द्रता	<93%आरएच

नोट: जब विभिन्न भारों का उपयोग समानांतर में किया जाता है, तो इसके गुणों को पूरी तरह से समझना आवश्यक है लोड, और विशेष रूप से बड़े इनरश करंट वाला लोड रिले को समय से पहले नुकसान पहुंचाएगा प्रारंभ करनेवाला के अंदर. यदि उपयोग किए जा रहे लोड के बारे में बहुत अधिक अनिश्चितता है, तो अपग्रेड किया गया विशेष रूप से इनरश करंट का सामना करने के लिए डिज़ाइन किए गए संस्करण को अनुकूलित किया जा सकता है।

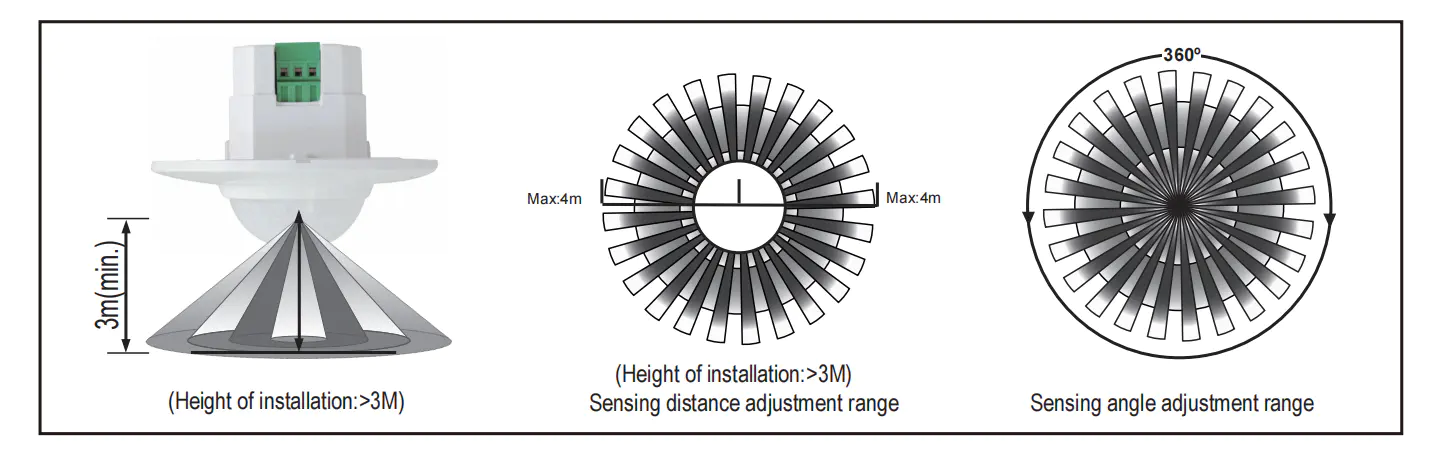

सेंसर की जानकारी

समारोह

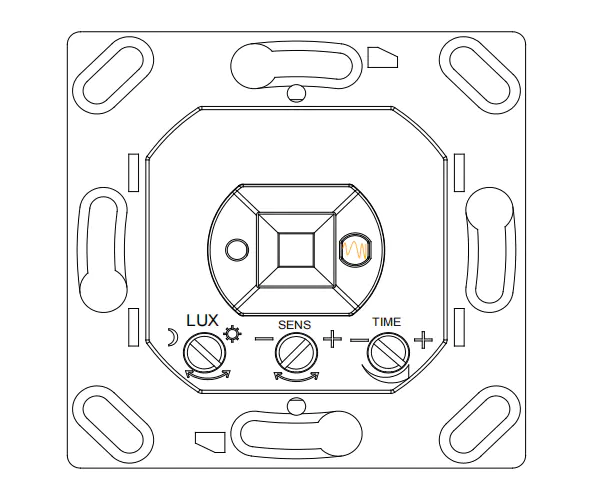

· दिन और रात को स्वचालित रूप से पहचानें। अपनी इच्छा के अनुसार प्रकाश-नियंत्रण को समायोजित कर सकते हैं: जब सूर्य की ओर मुड़ें (अधिकतम), यह दिन और रात में काम करेगा। जब चंद्रमा (न्यूनतम) की ओर मुड़ेगा, तो यह केवल 3LUX से कम परिस्थितियों में काम करेगा। समायोजन के लिए, कृपया परीक्षण का तरीका देखें।
·डिटेक्शन रेंज को इंस्टॉलेशन पोजीशन और डिटेक्शन फील्ड के अनुसार सेट किया जा सकता है।
·डिटेक्शन शो: सिग्नल प्राप्त करते समय एलईडी प्रति सेकंड दो बार फ्लैश करेगी।
·समय सेटिंग लगातार जोड़ी जाती है: जब यह पहले प्रारंभकर्ता के बाद दूसरा प्रेरण संकेत प्राप्त करता है, तो यह होगा पहली बार सेटिंग के शेष भाग पर एक बार फिर से समय की गणना करें। (समय निर्धारित करें)
·समय सेटिंग समायोजन: इसे आपकी इच्छा के अनुसार सेट किया जा सकता है। न्यूनतम 8±3 सेकंड है; अधिकतम है 7±2 मिनट.

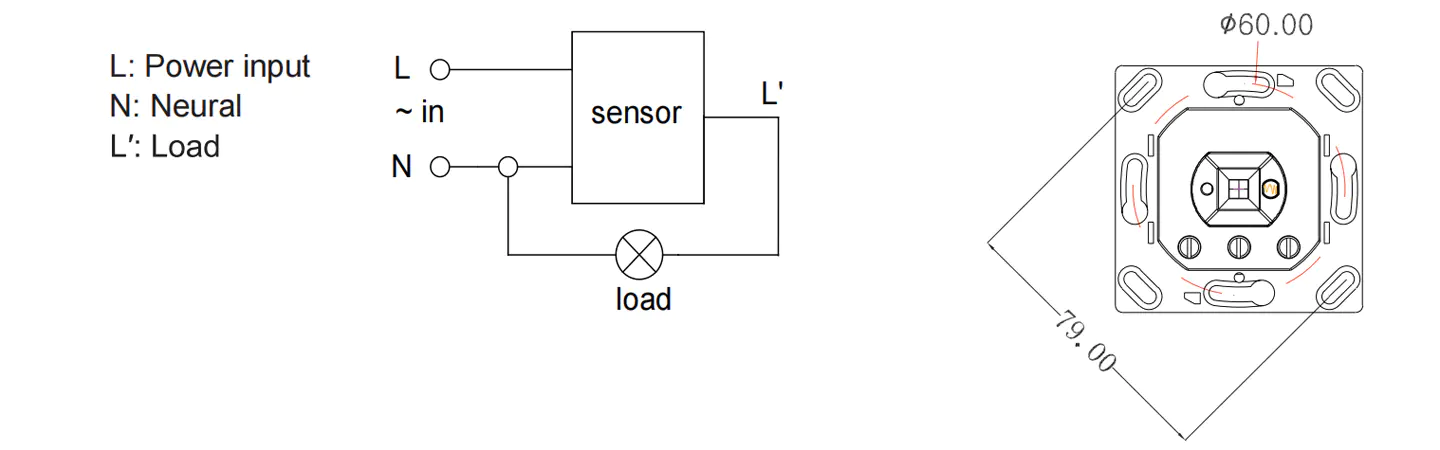

कनेक्शन-तार आरेख



ध्यान दें: इस उत्पाद का उपयोग करते समय, कृपया संवेदनशीलता को अपनी आवश्यकतानुसार उपयुक्त स्थिति में समायोजित करें, कृपया संवेदनशीलता को अधिकतम तक समायोजित न करें, ताकि उत्पाद खराब न हो जाए सामान्य रूप से गलत गति के कारण काम करता है। क्योंकि संवेदनशीलता बहुत अधिक है, हवा से उड़ने वाली पत्तियों और पर्दों, छोटे जानवरों द्वारा गलत गति और पावर ग्रिड और विद्युत उपकरणों के हस्तक्षेप से गलत गति का आसानी से पता लगाया जा सकता है। वे सभी उत्पाद काम नहीं करते हैं सामान्यतः !
जब उत्पाद सामान्य रूप से काम नहीं करता है, तो कृपया संवेदनशीलता को उचित रूप से कम करने का प्रयास करें और फिर इसका परीक्षण करें।

टिप्पणियाँ

इलेक्ट्रीशियन या अनुभवी व्यक्ति द्वारा स्थापित किया जाना चाहिए।
इसे अशांति वाली वस्तुओं पर स्थापित करने से बचें।
डिटेक्शन विंडो के सामने डिटेक्शन को प्रभावित करने वाली कोई बाधा या गतिशील वस्तु नहीं होनी चाहिए।
इसे वायु तापमान परिवर्तन क्षेत्रों जैसे एयर कंडीशन, सेंट्रल हीटिंग आदि के पास स्थापित करने से बचें।
अपनी सुरक्षा को ध्यान में रखते हुए, स्थापना के बाद जब आपको कोई अड़चन दिखे तो कृपया कवर न खोलें।
यदि उत्पाद और निर्देश के बीच अंतर है, तो कृपया मुख्य रूप से उत्पाद को देखें।

कुछ समस्या और समाधान का रास्ता

लोड काम नहीं करता:
a.कृपया जांच लें कि पावर और लोड कनेक्ट सही है।
बी.जांचें कि लोड अच्छा है या नहीं।
सी. जांचें कि क्या कार्यशील प्रकाश प्रकाश-नियंत्रण से मेल खाता है।

संवेदनशीलता ख़राब है:
क.कृपया जांच लें कि सिग्नल प्राप्त करने में प्रभाव डालने के लिए डिटेक्शन विंडो के सामने कोई बाधा तो नहीं है।
बी.कृपया जांचें कि परिवेश का तापमान बहुत अधिक है या नहीं।
सी.कृपया जांचें कि सिग्नल स्रोत डिटेक्शन फ़ील्ड में है या नहीं।
डी.कृपया जांचें कि क्या इंस्टॉलेशन ऊंचाई निर्देश में दिखाई गई ऊंचाई से मेल खाती है।
ई.कृपया जांचें कि क्या मूविंग ओरिएंटेशन सही है।

सेंसर स्वचालित रूप से लोड बंद नहीं कर सकता:
एक। जांचें कि क्या डिटेक्शन फ़ील्ड में लगातार सिग्नल हैं।
बी। जांचें कि क्या समय सेटिंग सबसे लंबे समय तक सेट है।
सी। जांचें कि क्या शक्ति निर्देश के अनुरूप है।
डी। जांचें कि क्या तापमान परिवर्तन स्पष्ट रूप से सेंसर के पास है, जैसे एयर कंडीशन या सेंट्रल हीटिंग आदि



·जब विभिन्न वातावरणों में उपयोग किया जाता है, तो कृपया संवेदनशीलता को उच्चतम पर समायोजित न करें।
क्योंकि इससे आसानी से खराबी आ सकती है।
●कृपया पेशेवर इंस्टालेशन की पुष्टि करें।
●कृपया स्थापना और निष्कासन कार्यों से पहले बिजली की आपूर्ति काट दें।
●सुनिश्चित करें कि आपने सुरक्षा उद्देश्यों के लिए बिजली काट दी है।
●अनुचित संचालन के कारण नुकसान हुआ, निर्माता कोई ज़िम्मेदारी नहीं लेता है।
हम उत्पाद की गुणवत्ता और विश्वसनीयता को बढ़ावा देने के लिए प्रतिबद्ध हैं, हालांकि, सभी इलेक्ट्रॉनिक घटकों के अप्रभावी होने की कुछ संभावनाएं हैं, जिससे कुछ समस्याएं पैदा होंगी। डिजाइन करते समय, हमने अनावश्यक डिजाइनों पर ध्यान दिया है और किसी भी परेशानी से बचने के लिए सुरक्षा कोटा अपनाया है। हमारी अनुमति के बिना, इस निर्देश को किसी अन्य उद्देश्य के लिए कॉपी नहीं किया जाना चाहिए।
