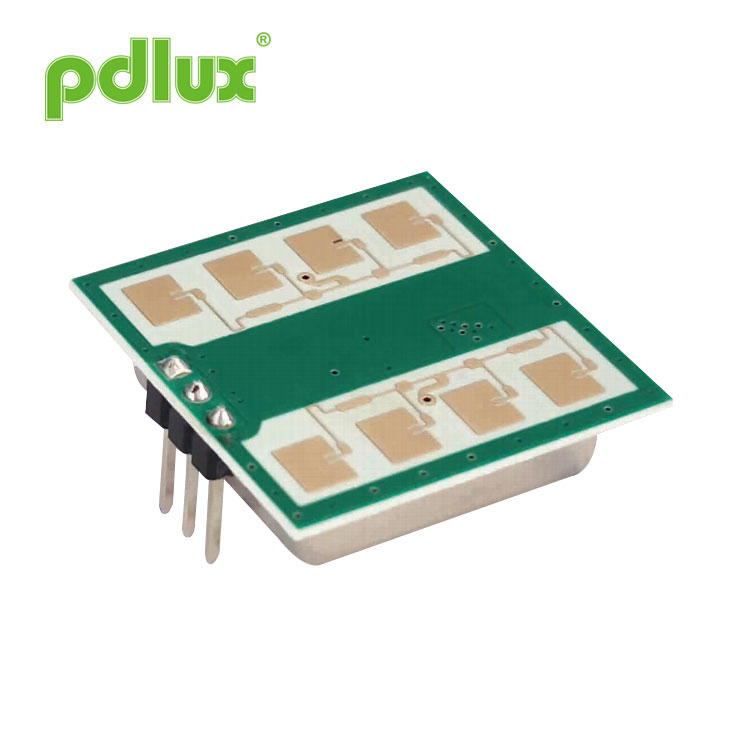

स्वचालित दरवाजों के लिए PD-165 24GHz माइक्रोवेव सेंसर
स्वचालित दरवाजों के लिए PD-165 24GHz माइक्रोवेव सेंसर, जो 24.125GHz की केंद्र आवृत्ति के साथ स्वतंत्र बौद्धिक संपदा अधिकारों के साथ PDLUX कंपनी के स्वामित्व में है। बाजार में उपलब्ध समान सेंसरों की तुलना में, इसमें कम शोर, उच्च पहचान रिज़ॉल्यूशन और बड़ा पता लगाने का कोण है।
नमूना:PD-165
जांच भेजें
PD-165 24.125GHz माइक्रोवेव मोशन सेंसर
आवेदन
बुद्धिमान स्विच
दीवार पर लटका हुआ स्विच
घुसपैठिए का पता लगाएं
बुद्धिमान स्विच
दीवार पर लटका हुआ स्विच
घुसपैठिए का पता लगाएं
स्वचालित दरवाजों के लिए PPD-165 24GHz माइक्रोवेव सेंसर, जो स्वतंत्र बौद्धिक संपदा अधिकारों के साथ PDLUX कंपनी के स्वामित्व में है, जिसकी केंद्र आवृत्ति
24.125GHz. बाजार में उपलब्ध समान सेंसरों की तुलना में, इसमें कम शोर, उच्च पहचान रिज़ॉल्यूशन और बड़ा पता लगाने का कोण है। गतिमान लक्ष्यों का पता लगाने के लिए उच्च स्थिरता। इसका व्यापक रूप से सुरक्षा मूविंग लक्ष्य का पता लगाने, स्वचालित दरवाजा सेंसर, जीवन उपस्थिति का पता लगाने, गति की गति का पता लगाने, गति संवेदन स्वचालित प्रकाश व्यवस्था आदि जैसे क्षेत्रों में उपयोग किया जा सकता है।
पीडी-165 पूरी तरह से पता लगाने वाले क्षेत्र के औसत संवेदनशीलता प्रदर्शन पर विचार करता है। इसमें उच्च पहचान रिज़ॉल्यूशन, अच्छी स्थिरता, और अच्छी कम-वोल्टेज विशेषताएँ, साथ ही कम-आवृत्ति ऑफसेट है। यह एक है उच्च प्रदर्शन मोबाइल डिटेक्शन सेंसर।
पीडी-165 पूरी तरह से पता लगाने वाले क्षेत्र के औसत संवेदनशीलता प्रदर्शन पर विचार करता है। इसमें उच्च पहचान रिज़ॉल्यूशन, अच्छी स्थिरता, और अच्छी कम-वोल्टेज विशेषताएँ, साथ ही कम-आवृत्ति ऑफसेट है। यह एक है उच्च प्रदर्शन मोबाइल डिटेक्शन सेंसर।
EN 300440、EN 62479 के अनुसार
रेड निर्देश - 2014/53/ईयू
एफसीसी भाग 15.249 के अनुसार
EN 62321, ROHS निर्देश - 2011/65/EU के अनुसार
REACH निर्देश के अनुसार - 1907/2006/EC
रेड निर्देश - 2014/53/ईयू
एफसीसी भाग 15.249 के अनुसार
EN 62321, ROHS निर्देश - 2011/65/EU के अनुसार
REACH निर्देश के अनुसार - 1907/2006/EC
उत्पाद का आकार
तकनीकी मापदंड
| पैरामीटर | टिप्पणियाँ | मिन | प्रकार | अधिकतम | इकाइयों |
| वोल्टेज आपूर्ति | वी.सी.सी | 3.0 | 5.0 | 5.25 | V |
| वर्तमान खपत | एल सी सी | 20 | 35 | 38 | एमए |
| ऑपरेशन मोड | PWM द्वारा संचालित, यह 3-15mA पर कार्यशील धारा को नियंत्रित कर सकता है | ||||
| पल्स चौड़ाई | टीपल्स | 10 | μs | ||
| परिचालन तापमान | शीर्ष | -30~+85 +100(अधिकतम) | ℃ | ||
| भंडारण तापमान | Tstg | -10 | +60 | ℃ | |
| स्थिर समय |
|
<5 |
|
μसेकंड | |
| फ़्रिक्वेंसी सेटिंग | f | 24.000 | 24.125 | 24.250 | गीगा |
| विकिरणित शक्ति (ईआईआरपी) | एक प्रकार की मछली | <2.0 | <2.5 | <3.0 | मेगावाट |
| भंडारण परिवेश की आर्द्रता | 45%~65% | आरएच | |||
चेतावनी: वास्तविक पहचान सीमा सर्किट के सिग्नल प्रवर्धन लाभ, पीसीबीए के समग्र लेआउट और एमसीयू की सीमा से संबंधित है। एप्लिकेशन के अनुसार, एम्प्लीफिकेशन सर्किट में मिक्सर द्वारा IF सिग्नल आउटपुट का पर्याप्त आयाम प्रदान करने के लिए, आवश्यक कुल बाहरी प्रवर्धन लगभग 70 से 80dB (विभिन्न बैंड चौड़ाई और विभिन्न आवश्यकताओं के अनुसार कॉन्फ़िगर किए गए लाभ के साथ) हो सकता है।
- यदि आउटपुट: - PD-165F पारंपरिक डिटेक्शन रेंज (350-550mVp-p)
- PD-165H उच्च संवेदनशीलता संस्करण (580-980mVp-p)
नोट1: विकिरणित उत्सर्जन को एफसीसी और सीई नियमों को पूरा करने के लिए डिज़ाइन किया गया है।
नोट2: प्राप्त सिग्नल शक्ति (आरएसएस) को 70dB के कुल 1 वे पथ हानि पर मापा जाता है।
नोट3: पल्स ऑपरेशन
