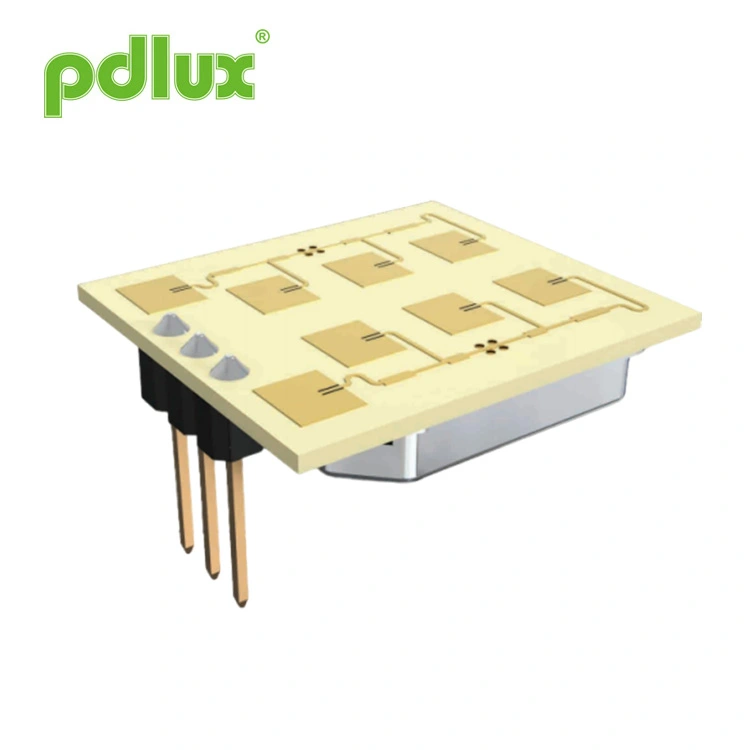

मिलीमीटर-वेव 24GHz सुरक्षा रडार मॉड्यूल
Pdlux चीन में निर्मित गुणवत्ता वाले मिलीमीटर-वेव 24GHz सुरक्षा रडार मॉड्यूल की आपूर्ति करता है। यह एक K-बैंड नैरो-एंगल, उच्च-प्रदर्शन तरंग सेंसर है जिसे गैर-संपर्क हैंड-वेव सक्रियण, घुसपैठिए का पता लगाने और स्वचालित दरवाजा नियंत्रण के लिए डिज़ाइन किया गया है। एक उन्नत एम्पलीफायर सर्किट और एमसीयू एल्गोरिदम के साथ, यह हैंड्स-फ़्री स्विच और एंट्री सिस्टम जैसे बहुमुखी एप्लिकेशन फ़ंक्शंस का समर्थन करता है। सेंसर EN 300440, FCC पार्ट 15.249, RED, RoHS और REACH सहित अंतरराष्ट्रीय मानकों का अनुपालन करते हुए विश्वसनीय, केंद्रित पहचान प्रदान करता है, जो विभिन्न सुरक्षा और स्वचालन आवश्यकताओं के लिए सुरक्षा और पर्यावरणीय जिम्मेदारी सुनिश्चित करता है।
नमूना:PD-V18-A
जांच भेजें
PD-V18-A 24.125GHz माइक्रोवेव मोशन सेंसर
आवेदन
संपर्क रहित हाथ तरंग सेंसर
संकीर्ण कोण उच्च प्रदर्शन
घुसपैठिए का पता लगाएं
संपर्क रहित हाथ तरंग सेंसर
संकीर्ण कोण उच्च प्रदर्शन
घुसपैठिए का पता लगाएं
PD-V18-A एक K-बैंड (24.125GHz) संकीर्ण-कोण उच्च-प्रदर्शन तरंग है
सेंसर. एम्पलीफायर सर्किट और एमसीयू, एप्लिकेशन के एल्गोरिदम के साथ
विभिन्न कार्यों वाले उत्पादों का उत्पादन किया जा सकता है।
उदाहरण के लिए: इसका उपयोग हाथ से हिलाने वाले गैर-संपर्क प्रेरण स्वचालित के लिए किया जाता है
दरवाजे, हाथ से लहराने वाले गैर-संपर्क प्रेरण स्विच और अन्य अनुप्रयोग
उत्पाद.
EN 300440-V2.1.1、EN 62479：2010 के अनुसार
रेड निर्देश - 2014/53/ईयू
एफसीसी भाग 15.249 के अनुसार
EN 62321, ROHS निर्देश - 2011/65/EU के अनुसार
REACH निर्देश के अनुसार - 1907/2006/EC
रेड निर्देश - 2014/53/ईयू
एफसीसी भाग 15.249 के अनुसार
EN 62321, ROHS निर्देश - 2011/65/EU के अनुसार
REACH निर्देश के अनुसार - 1907/2006/EC

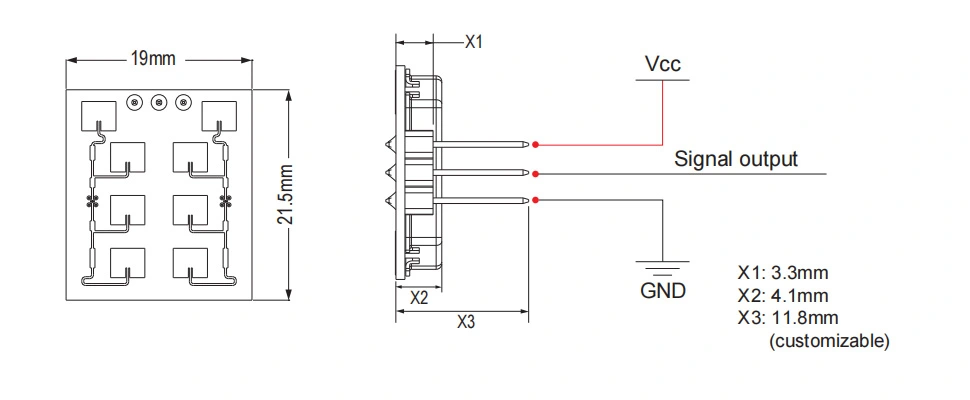

उत्पाद का आकार
तकनीकी मापदंड
| पैरामीटर | टिप्पणियाँ | मिन | प्रकार | अधिकतम | इकाइयों |
| वोल्टेज आपूर्ति | वी.सी.सी | 3.0 | 5.0 | 5.25 | V |
| वर्तमान खपत | एल सी सी | 20 | 30 | 35 | एमए |
| ऑपरेशन मोड | PWM द्वारा संचालित, यह 3-15mA पर कार्यशील धारा को नियंत्रित कर सकता है | ||||
| पल्स चौड़ाई | टीपल्स | 10 | μs | ||
| परिचालन तापमान | शीर्ष | -30~+65 | ℃ | ||
| भंडारण तापमान | Tstg | -10 | +60 | ℃ | |
| स्थिर समय |
|
<5 |
|
μसेकंड | |
| शोर | 3.5 | 4.5 | 4.5 | एमवीआरएमएस | |
| फ़्रिक्वेंसी सेटिंग | f | 24.000 | 24.125 | 24.250 | गीगा |
| विकिरणित शक्ति (ईआईआरपी) | एक प्रकार की मछली | <2.0 | <2.5 | <3.0 | मेगावाट |
| भंडारण परिवेश की आर्द्रता | 45%~65% | आरएच | |||
चेतावनी: वास्तविक पहचान सीमा सर्किट के सिग्नल प्रवर्धन लाभ, पीसीबीए के समग्र लेआउट से संबंधित है और MCU की दहलीज।
नोट1: विकिरणित उत्सर्जन को एफसीसी और सीई नियमों को पूरा करने के लिए डिज़ाइन किया गया है।
नोट2: प्राप्त सिग्नल शक्ति (आरएसएस) को 70dB के कुल 1 वे पथ हानि पर मापा जाता है।
नोट3: एनीकोइक चैम्बर के अंदर, आउटपुट पोर्ट पर शोर वोल्टेज को 10 हर्ट्ज से 100 हर्ट्ज तक मापा जाता है।
नोट4: पल्स ऑपरेशन की सिफारिश की जाती है
