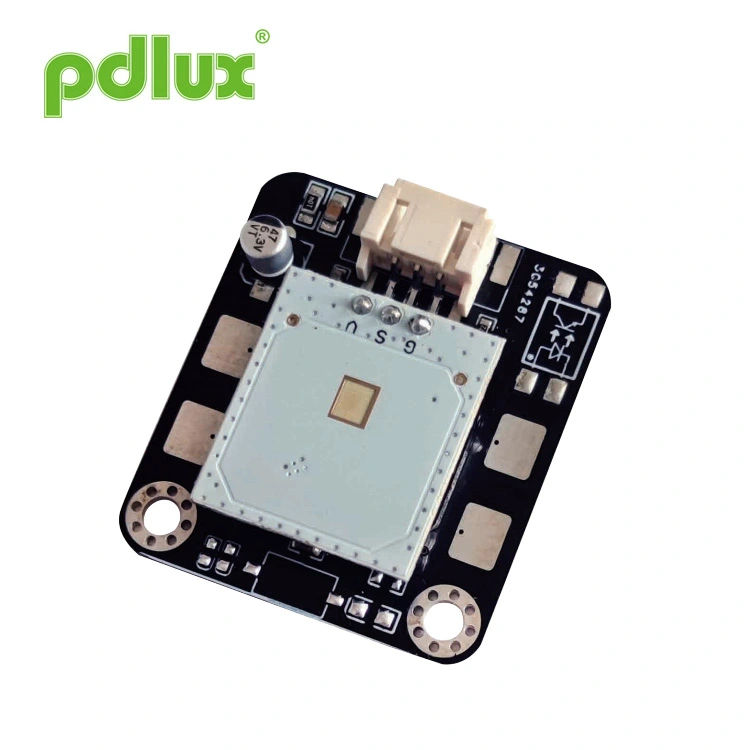

24GHz गृह सुरक्षा घुसपैठ रडार सेंसर
Pdlux 30 से अधिक वर्षों से 24GHz होम सिक्योरिटी इंट्रूज़न रडार सेंसर में माहिर है। यह सेंसर एक कॉम्पैक्ट मॉड्यूल है जो जेस्चर-आधारित गैर-संपर्क नियंत्रण के लिए एमसीयू के साथ मिलीमीटर-वेव सेंसर को एकीकृत करता है। यह कई कोणों से 10‑30 सेमी के भीतर हाथ की तरंगों को पहचानता है और स्विंग काउंट के माध्यम से विभिन्न आदेशों का समर्थन करता है। यह दरवाजे, लाइट और अन्य इलेक्ट्रॉनिक्स को संचालित करने का एक स्पर्श रहित तरीका प्रदान करता है, जो इसे घरेलू सुरक्षा और स्वचालन के लिए आदर्श बनाता है।
नमूना:PD-V18-M1
जांच भेजें

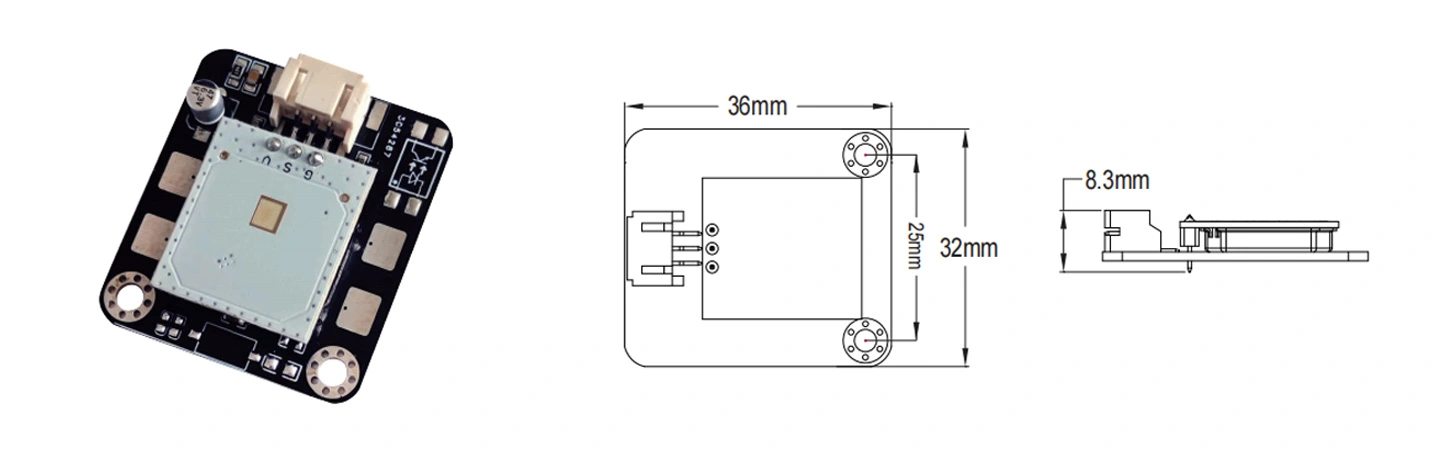

PD-V18-M1 एक एप्लिकेशन मॉड्यूल है जिसमें एक सुपर मिलीमीटर वेव सेंसर और एक एम्प्लीफिकेशन सर्किट + MCU शामिल है
गैर-संपर्क नियंत्रण के लिए डिज़ाइन किया गया। इसे क्लोज़-रेंज वेव सेंसिंग के लिए नियंत्रक मॉड्यूल भी कहा जा सकता है। Its application
परिदृश्य बहुत व्यापक हैं, आप विभिन्न कोणों पर अपने हाथ हिलाकर विद्युत कार्य को नियंत्रित कर सकते हैं या बंद कर सकते हैं
10-30 सेमी, और आप झूलों की संख्या के साथ विभिन्न उत्पादन भी उत्पन्न कर सकते हैं। उदाहरण के लिए: खोलने के लिए एक झूला
the electric door; प्रकाश व्यवस्था खोलने के लिए दो झूले।
विशेष रूप से महामारी के बपतिस्मा के बाद, लोगों में सार्वजनिक संपर्क स्विच के प्रति हार्दिक प्रतिरोध होता है। It is for this
कारण यह है कि हमने एक तरंग सेंसर प्रणाली विकसित की है, जिसे समान विद्युत और इलेक्ट्रॉनिक पर भी लागू किया जा सकता है
उत्पाद, ताकि आपके पास कल्पना के लिए अधिक जगह हो।
यह एक एप्लिकेशन मॉड्यूल है जिसे विशेष रूप से गैर-संपर्क नियंत्रण के लिए डिज़ाइन किया गया है। डिज़ाइन की शुरुआत में, हम पूरी तरह से
विभिन्न उत्पादों में उत्पादों के अनुप्रयोग पर विचार किया गया, इसलिए हमने विशेष रूप से मिलीमीटर वेव मोबाइल सेंसर डिज़ाइन किया
(24.125GHz) वॉल्यूम को अति-छोटे आकार में, और सिग्नल एम्प्लीफिकेशन सर्किट और MCU को एक पीसीबी पर नियोजित किया गया था,
जो सघन एवं स्थिर था। 10-30 सेमी की रेंज में लगाए जा सकने वाले मॉड्यूल विद्युत उपकरणों को नियंत्रित कर सकते हैं
with a wave of the hand. उपयोगकर्ता इसे आवश्यकतानुसार विभिन्न उत्पादों पर लागू कर सकते हैं। संवेदन दूरी को अनुकूलित किया जा सकता है
ग्राहक की जरूरतों के अनुसार.
| पैरामीटर | टिप्पणियाँ | मिन | प्रकार | अधिकतम | इकाइयों |
| वोल्टेज आपूर्ति | वी.सी.सी | 3.0 | 5.0 | 5.2 | V |
| वर्तमान खपत | आईसीसी | 10 | 18 | 20 | एमए |
| आउटपुट क्षमता | शीर्ष | -30~+85 | -30~+85 | -30~+85 | ℃ |
| भंडारण तापमान | Tstg | -10 | -10 | +60 | ℃ |
| फ़्रिक्वेंसी सेटिंग | f | 24.000 | 24.125 | 24.250 | गीगा |
| विकिरणित शक्ति (ईआईआरपी) | एक प्रकार की मछली | <2.0 | <2.5 | <3.0 | मेगावाट |
| भंडारण परिवेश की आर्द्रता | 45%~65% | 45%~65% | 45%~65% | 45%~65% | आरएच |

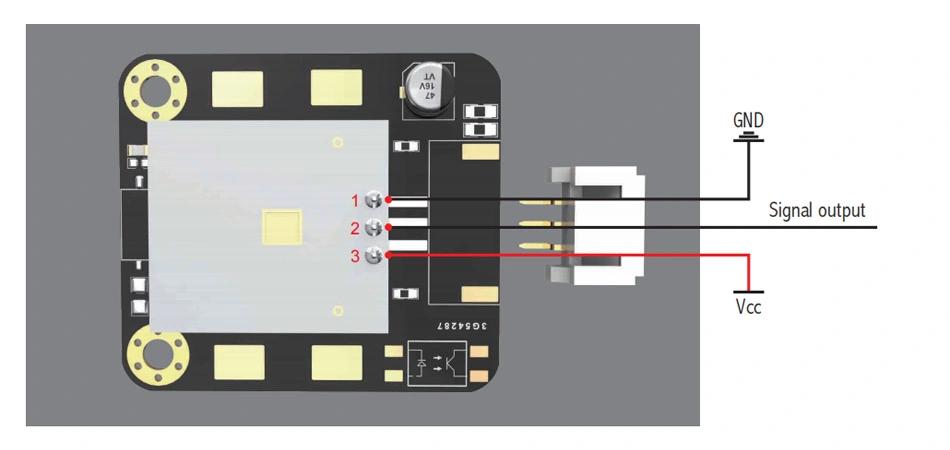

एप्लिकेशन मॉड्यूल का इंटरफ़ेस एक पिन हेडर है
2.0mmx3pin की एक पिच।
नोट: इस मॉड्यूल का निश्चित वोल्टेज 5V है, यदि इसे 3V पर लागू किया जाए,
प्रदर्शन में अंतर हो सकता है.
1. उपकरण को क्षति से बचाने के लिए सावधानी बरतनी चाहिए। ईएसडी सुरक्षा उपाय बिल्कुल किए जाने चाहिए
भंडारण, हैंडलिंग, संयोजन और परीक्षण के चरण। इस मॉड्यूल के रडार एंटीना और पिन को न छुएं और न ही छुएं
मापने के लिए पिन को मल्टीमीटर से स्पर्श करें।
2. बाहर स्थापित पीडी-वी18-एम1 के लिए, बारिश होने पर डिटेक्टर बारिश की बूंदों के संकेत का पता लगा सकता है। यानी, बरसात के दिन बाहर स्थापित रडार डिटेक्टर बारिश की बूंदों का पता लगा सकता है।
उपयोग किए गए मिलीमीटर वेव सेंसर के कारण, सेंसर के सामने धातु सामग्री का उपयोग नहीं किया जा सकता है, और इंजीनियरिंग प्लास्टिक का उपयोग आवास की सामग्री के रूप में किया जाना चाहिए। क्योंकि यह एक छोटा पावर सिग्नल ट्रांसीवर है, आवरण की मोटाई में सिग्नल क्षीणन में एक निश्चित डिग्री का अंतर भी होता है। ऑर्डर देने से पहले, उपयोगकर्ता को उपयोग के माहौल और आवश्यकताओं को पूरी तरह से समझाना होगा, और यदि आवश्यक हो, तो जिन उत्पादों को स्थापित करने की आवश्यकता है, वे हमें प्रदान किए जा सकते हैं, और हम उन्हें अनुकूलित कर सकते हैं।
विभिन्न उत्पादों पर उपयोग करने पर इस उत्पाद का प्रभाव थोड़ा भिन्न होगा। उपयोगकर्ता संवेदनशीलता ट्रिमिंग के साथ एक संस्करण ऑर्डर करने का अनुरोध कर सकते हैं, और पीडीएलयूएक्स के साथ विशेष आवश्यकताओं को पहले से समझाया जा सकता है। उपयोगकर्ता की विभिन्न आवश्यकताओं के अनुसार विभिन्न सेंसर और सॉफ़्टवेयर एल्गोरिदम का चयन किया जा सकता है।
यह मॉड्यूल 3V-5V हस्तक्षेप-मुक्त DC बिजली आपूर्ति पर काम कर सकता है।
क्या हो सकता है:पता लगाने की सीमा के भीतर चलती वस्तु की अनुपस्थिति में, परीक्षण किया गया गलत संचालन आमतौर पर हस्तक्षेप के एक शक्तिशाली स्रोत के कारण होता है। उदाहरण के लिए, श्रृंखला में पावर कॉर्ड के माध्यम से हस्तक्षेप; उदाहरण के लिए, मोबाइल फोन से हस्तक्षेप; उदाहरण के लिए, वेल्डिंग मशीन को वेल्डिंग करते समय चाप के कारण होने वाला मजबूत हस्तक्षेप। कृपया हस्तक्षेप के उपरोक्त स्रोतों की उपस्थिति के लिए दोबारा जाँच करें।
उपरोक्त अनुस्मारक को ध्यान से पढ़ने और समझने की अपेक्षा की जाती है।
