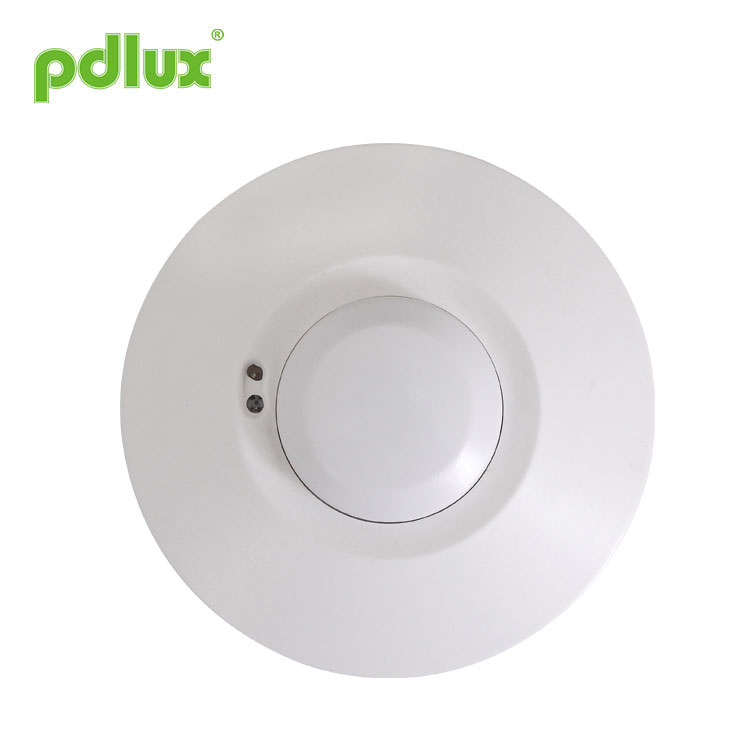

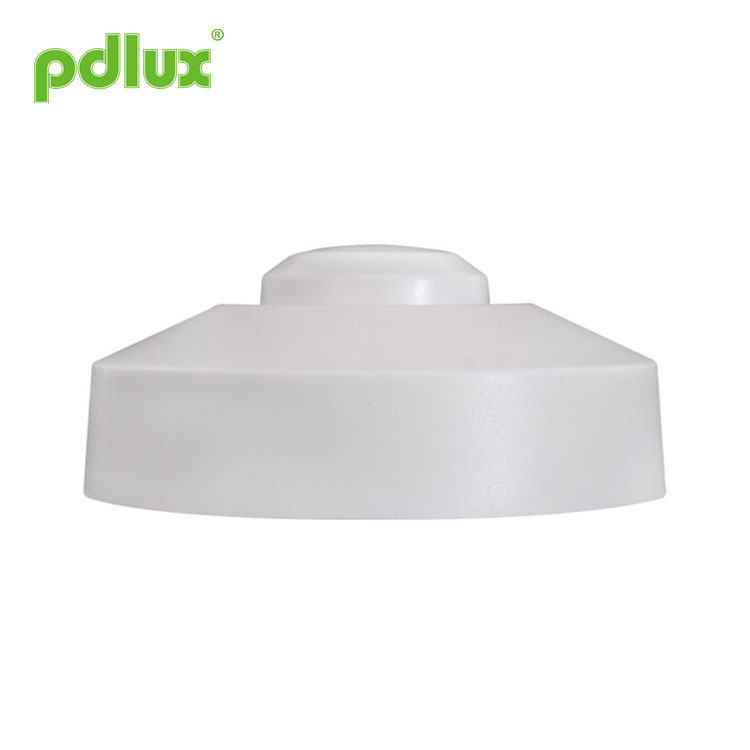

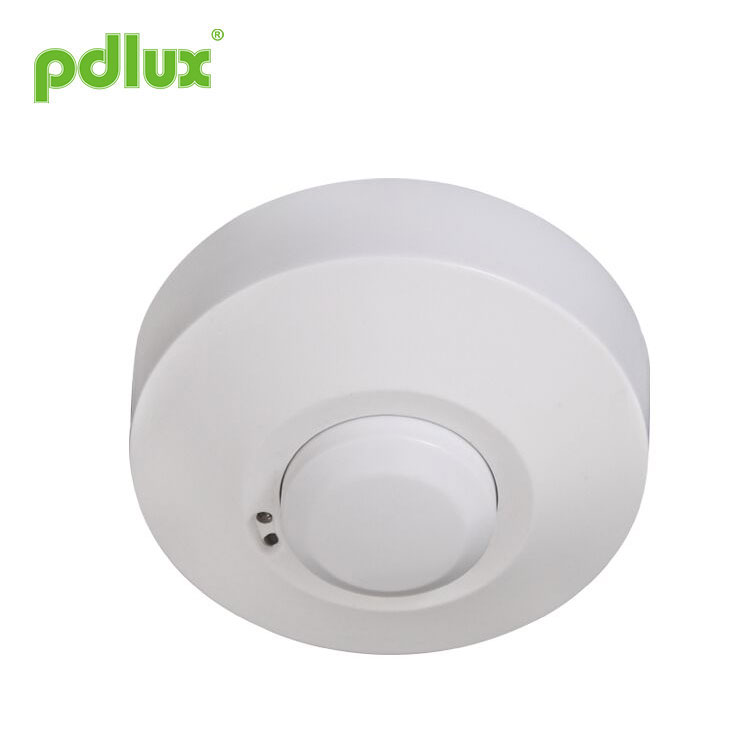

गोल माइक्रोवेव सेंसर मोशन डिटेक्टर
राउंड माइक्रोवेव सेंसर मोशन डिटेक्टर माइक्रोवेव डॉपलर प्रभाव के अनुसार है, यह हो सकता है
एटीएम के स्वचालित नियंत्रण स्विच, सुरक्षा प्रणाली और स्वचालित वीडियो नियंत्रण प्रणाली के रूप में व्यापक रूप से उपयोग किया जाता है
साथ ही अन्य स्वचालित प्रेरण नियंत्रण क्षेत्र। पता लगाने के तरीके की तुलना में नीचे दिए गए फायदे हैं
अन्य इस प्रकार हैं: 1. गैर-संपर्क पहचान, 2. खराब वातावरण के लिए उपयुक्त, तापमान, आर्द्रता के प्रति प्रतिरोधी,
शोर, हवा, धूल, प्रकाश...3.आरएफ हस्तक्षेप क्षमता, 4.संचरण शक्ति केवल 0.2 मेगावाट, यह मानव को नुकसान नहीं पहुंचाएगी
शरीर। सरल स्थापना + आसान वायरिंग। हम न केवल उच्च के लिए उपयुक्त माइक्रो प्रोसेसिंग इंटीग्रेटर का उपयोग करते हैं
संवेदनशीलता और पता लगाने की विस्तृत श्रृंखला, और बहुत विश्वसनीय काम पर, त्रुटि दर बेहद कम है, यह स्थिर हो सकती है
तापमान सीमा पर काम करना: - 15 ~ + 70 सेल्सियस डिग्री।
नमूना:PD-MV1012-Z
जांच भेजें
आप हमारे कारखाने से राउंड माइक्रोवेव सेंसर मोशन डिटेक्टर खरीदने के लिए निश्चिंत हो सकते हैं और हम आपको सर्वोत्तम बिक्री के बाद सेवा और समय पर डिलीवरी प्रदान करेंगे। यह स्विच जानकारी की सटीक गणना करने के लिए एमसीयू का उपयोग करता है, और साइन तरंग के शून्य बिंदु पर चालू होने वाले रिले को सटीक रूप से नियंत्रित करता है, ताकि प्रत्येक लोड चालू हो। साइन वेव के शून्य बिंदु पर, साइन वेव हाई वोल्टेज चालू होने पर पारंपरिक नियंत्रण मोड के कारण होने वाली इनरश करंट समस्या से बचा जाता है, विशेष रूप से हाई के प्रभाव के तहत बड़ी क्षमता वाले कैपेसिटर द्वारा उत्पन्न बड़े करंट क्षति रिले से बचा जाता है। लोड के तहत वोल्टेज.
वर्तमान विद्युत भार के विविधीकरण के कारण, विशेष रूप से एलईडी लैंप, ऊर्जा-बचत लैंप और फ्लोरोसेंट लैंप सभी में अलग-अलग कैपेसिटेंस वाले कैपेसिटर होते हैं। यह रिले के लिए एक आपदा है. कभी-कभी 50W का LED लैंप 80 से 120A तक का सर्ज करंट उत्पन्न कर सकता है।
10A साधारण रिले केवल 3 गुना इनरश करंट का सामना कर सकता है, और यह संभावना है कि रिले कुछ दिनों में या कई बार टूट जाएगी। यही कारण है कि बाजार में उपलब्ध पारंपरिक सेंसर का जीवन छोटा होता है और लोड करंट भी कम होता है।
इस समस्या को दूर करने के लिए, यह उत्पाद साइन तरंग शून्य क्षमता पर होने पर लोड को चालू करने के लिए उन्नत डिजिटल परिशुद्धता गणना को अपनाता है, इस प्रकार लोड वृद्धि वर्तमान समस्या को हल करता है, लोड क्षमता में काफी वृद्धि करता है और उत्पाद की सेवा जीवन को बढ़ाता है।
बड़े पैमाने पर उत्पादन सेंसर तकनीक की नवीनतम नियंत्रण विधि किसी भी भार को आसानी से नियंत्रित कर सकती है। यह एक मध्यम और उच्च श्रेणी का उत्पाद है। हालाँकि पारंपरिक संस्करण की तुलना में लागत बढ़ गई है, लेकिन उत्पाद की विश्वसनीयता और जीवन काफी बढ़ गया है। यह उत्पाद मन की शांति चुनने और सुरक्षा चुनने के बराबर है।
टिप्पणी:
|
इस सेंसर का उच्च-आवृत्ति आउटपुट <0.2mW- यानी सिर्फ एक है मोबाइल फोन की ट्रांसमिशन पावर या माइक्रोवेव ओवन के आउटपुट का 5000। |
|
विशेष विवरण
|
शक्ति का स्रोत: |
220-240VAC 50/60Hz |
|
संचरण शक्ति: |
<0.2mW |
|
चूहों से भरा हुआ: |
1200W. कोई भी भार |
|
स्थापना बैठो: |
घर के अंदर, छत पर लगाना |
|
पता लगाने का कोण: |
360° |
|
डिटेक्शन रेंज（22℃）: |
1-8 मीटर(त्रिज्या) (समायोज्य) |
|
समय सेटिंग: |
8 सेकंड से 12 मिनट (समायोज्य) |
|
प्रकाश नियंत्रण: |
2~2000LUX (समायोज्य) |
|
वर्किंग टेम्परेचर: |
-15°C~+70°C |
|
एचएफ प्रणाली: |
5.8GHz CW इलेक्ट्रिक वेव, ISM बैंड |
सेंसर सूचना
इंस्टालेशन
1. कृपया इसे बच्चों से दूर रखें।
2. कृपया स्थापना के लिए आग/उच्च तापमान/नम स्थानों से बचें।
3. कृपया पुष्टि करें कि पावर कॉर्ड पहुंच कब बंद हो गई है।
1．शीर्ष कवर को घड़ी की विपरीत दिशा में घुमाकर नीचे उतारें (चित्र 1 देखें), और फिर मध्य कवर को फिक्स करने वाले दो स्क्रू को कस लें (चित्र 2 देखें);
2. आधार को छत से पकड़ें और छत में किसी भी मौजूदा वायरिंग पर ध्यान देते हुए ड्रिल छेदों को चिह्नित करें (चित्र 3 देखें);
3. छेद ड्रिल करें, दीवार प्लग डालें (6 मिमी व्यास) (चित्र 4 देखें);
4. बिजली के तार और लोड तार को आधार छेद के माध्यम से डालें (चित्र 5 देखें);
5．आधार को जगह पर पेंच करें (अंजीर देखें.6);
6. कनेक्शन-तार चिह्न के अनुसार मुख्य बिजली आपूर्ति और लोड तार को कनेक्शन टर्मिनल से कनेक्ट करें।
7. मध्य कवर को बंद करें (चित्र 6 देखें) और नॉब को सेटिंग पर समायोजित करें;
8. ग्लास शेड फिट करें और इसे दक्षिणावर्त घुमाएं (चित्र 6 देखें)।

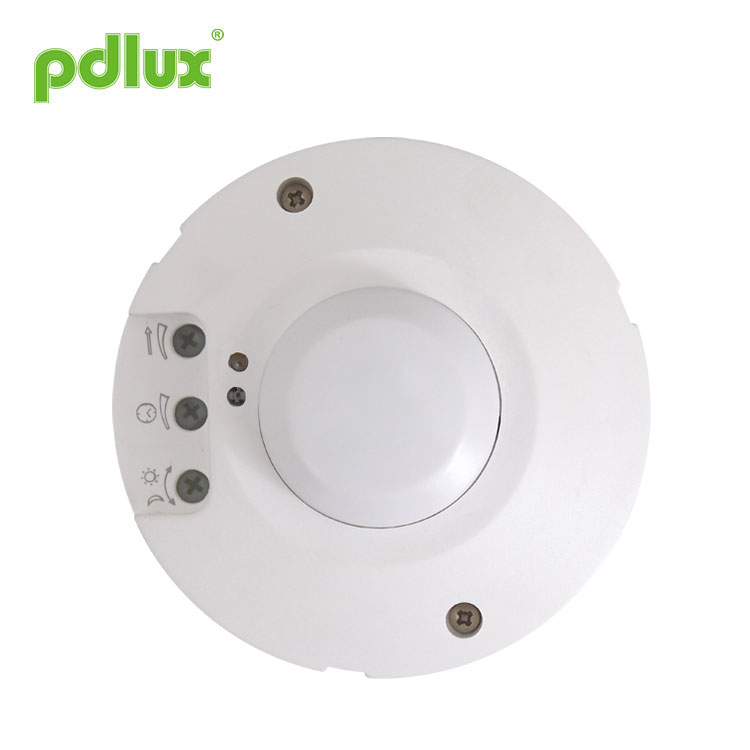

नियंत्रण घुंडी
|
डिटेक्शन रेंज सेटिंग (संवेदनशीलता) |
डिटेक्शन रेंज वह शब्द है जिसका उपयोग कम या ज्यादा गोलाकार की त्रिज्या का वर्णन करने के लिए किया जाता है सेंसर लाइट को ऊंचाई पर लगाने के बाद जमीन पर डिटेक्शन जोन उत्पन्न होता है 2.5 मीटर की दूरी पर, न्यूनतम पहचान का चयन करने के लिए डिटेक्शन कंट्रोल को पूरी तरह से वामावर्त घुमाएँ रेंज (लगभग 1 मीटर त्रिज्या), और अधिकतम पहचान सीमा का चयन करने के लिए पूरी तरह से दक्षिणावर्त (लगभग 8 मीटर त्रिज्या)। |
|
|
ध्यान दें: उपरोक्त पता लगाने की सीमा उस व्यक्ति के मामले में प्राप्त होती है जो बीच में है मध्य आकृति के साथ 1.6 मीटर ~ 1.7 मीटर लंबा और 1.0 ~ 1.5 मीटर/सेकंड की गति से चलता है। यदि व्यक्ति का कद-काठी, आकृति और चलने की गति बदल जाएगी, पता लगाने की सीमा भी बदल जाएगी।
जिस स्थिति की आपको आवश्यकता है, उससे बचने के लिए कृपया संवेदनशीलता को अधिकतम तक समायोजित न करें गलत गति के कारण उत्पाद सामान्य रूप से काम नहीं करता है। संवेदनशीलता के कारण बहुत अधिक ऊंचाई पर हवा से उड़ती पत्तियों और पर्दों से गलत गति का आसानी से पता लगाया जा सकता है, छोटे जानवर, और पावर ग्रिड और इलेक्ट्रिकल के हस्तक्षेप से गलत गति उपकरण। ये सभी उत्पाद सामान्य रूप से काम नहीं करते हैं!
उचित रूप से, और फिर इसका परीक्षण करें। |
||
|
समय सेटिंग |
प्रकाश को लगभग किसी भी समय के लिए चालू रहने के लिए सेट किया जा सकता है। 8 सेकंड (पूरी तरह से वामावर्त घुमाएँ) और अधिकतम 12 मिनट (पूरी तरह से वामावर्त घुमाएँ)। इस समय बीतने से पहले पाई गई कोई भी गतिविधि टाइमर को फिर से शुरू कर देगी। पहचान को समायोजित करने के लिए सबसे कम समय का चयन करने की अनुशंसा की जाती है ज़ोन और वॉक टेस्ट करने के लिए। |
|
|
ध्यान दें: लाइट बंद होने के बाद, इसमें लगभग समय लगता है। सक्षम होने से 1 सेकंड पहले गतिविधि का फिर से पता लगाना शुरू करने के लिए। लाइट केवल अंदर ही जलेगी यह अवधि बीत जाने के बाद आंदोलन पर प्रतिक्रिया। |
||
|
प्रकाश-नियंत्रण सेटिंग |
चुनी गई प्रकाश प्रतिक्रिया सीमा लगभग अनंत तक हो सकती है। 2-2000lux. लगभग 2 लक्स पर शाम से सुबह तक के संचालन का चयन करने के लिए इसे पूरी तरह से वामावर्त घुमाएँ। लगभग 2000lux पर डेलाइट ऑपरेशन का चयन करने के लिए इसे पूरी तरह से दक्षिणावर्त घुमाएँ। Tडिटेक्शन को समायोजित करते समय नॉब को पूरी तरह से दक्षिणावर्त घुमाना चाहिए ज़ोन और दिन के उजाले में वॉक टेस्ट करना। |
|
|
नोट: कृपया तीन कार्यात्मक बटनों को आवश्यकता से अधिक समायोजित न करें। वह है क्योंकि तीन कार्यात्मक बटन घटकों से जुड़े हुए थे सीधे तौर पर, तीनों घटकों में से प्रत्येक में एक छोटा सा स्टॉपर होता है आप बटनों को शुरू से अंत तक समायोजित करते हैं, अत्यधिक घुमाव नुकसान पहुंचाएगा स्टॉपर, और 360° नॉन-स्टॉप मोड़ की ओर ले जाता है। समायोजन सीमा सीमा 270° है, कृपया इस पर ध्यान दें। |
||
समस्या निवारण
|
खराबी |
कारण |
उपचार |
|
लोड काम नहीं करेगा |
गलत प्रकाश-नियंत्रण सेटिंग चयनित |
सेटिंग समायोजित करें |
|
लोड दोषपूर्ण |
लोड बदलें |
|
|
मुख्य स्विच बंद |
चालू करना |
|
|
लोड हमेशा काम करता है |
लोड हमेशा काम करता है |
ज़ोन सेटिंग जांचें |
|
लोड बिना किसी पहचान योग्य हलचल के काम करता है
|
पता लगाने के लिए सेंसर नहीं लगाया गया है विश्वसनीय रूप से आंदोलन |
बाड़े को सुरक्षित रूप से स्थापित करें |
|
हलचल हुई, लेकिन पहचान नहीं हुई सेंसर द्वारा (दीवार के पीछे की गतिविधि, किसी छोटी वस्तु का तुरंत हिलना लैंप आसपास आदि) |
ज़ोन सेटिंग जांचें |
|
|
बावजूद लोड काम नहीं करेगा आंदोलन |
तीव्र आंदोलनों को दबाया जा रहा है खराबी को कम करने के लिए आपने जो क्षेत्र निर्धारित किया है वह बहुत छोटा है |
ज़ोन सेटिंग जांचें |
चेतावनी!
कृपया प्रोफेशन इंस्टालेशन की पुष्टि करें।
कृपया स्थापना और निष्कासन कार्यों से पहले बिजली की आपूर्ति काट दें।
सुनिश्चित करें कि आपने सुरक्षा उद्देश्यों के लिए बिजली काट दी है।
अनुचित संचालन के कारण नुकसान हुआ, निर्माता कोई जिम्मेदारी नहीं लेता है
