PDLUX PD-M330-C 5.8GHz MMWAVE मानव उपस्थिति डिटेक्टर
एक निर्दिष्ट क्षेत्र में लोगों का पता लगाने के लिए FMCW का उपयोग करें। सटीक मानव पहचान एल्गोरिथ्म के साथ रडार सिग्नल प्रोसेसिंग को मिलाकर, उच्च संवेदनशीलता मानव पहचान प्राप्त की जा सकती है, जो चलती और स्थिर मानव लक्ष्यों का पता लगा सकती है। डिटेक्शन रेंज में श्वास और दिल की धड़कन जैसी विशेषताओं के साथ जैविक उपस्थिति (मुख्य रूप से मानव शरीर) का पता लगाया जाता है, ताकि मानव शरीर को शरीर के आंदोलनों के बिना महसूस किया जा सके, जिसमें सोते हुए लोग भी शामिल हैं।
नमूना:PD-M330-C
जांच भेजें
सारांश
एक निर्दिष्ट क्षेत्र में लोगों का पता लगाने के लिए FMCW का उपयोग करें। सटीक मानव पहचान एल्गोरिथ्म के साथ रडार सिग्नल प्रोसेसिंग को मिलाकर, उच्च संवेदनशीलता मानव पहचान प्राप्त की जा सकती है, जो चलती और स्थिर मानव लक्ष्यों का पता लगा सकती है। डिटेक्शन रेंज में श्वास और दिल की धड़कन जैसी विशेषताओं के साथ जैविक उपस्थिति (मुख्य रूप से मानव शरीर) का पता लगाया जाता है, ताकि मानव शरीर को शरीर के आंदोलनों के बिना महसूस किया जा सके, जिसमें सोते हुए लोग भी शामिल हैं।
विशेष विवरण
| ऑपरेटिंग आवृत्ति: | 5.8ghz |
| चूहों से भरा हुआ: | 800W (प्रतिरोधक)/300W (कैपेसिटिव) |
| रेटेड वोल्टेज: | 100-240V एसी, 50/60 हर्ट्ज |
| उत्पादन में संकेत: | चालू/बंद स्विच |
| स्टैंडबाय बिजली की खपत: | <0.4w |
| स्थापना ऊंचाई: | 2.5-6 मीटर |
| डिटेक्शन रेडियस: | > 2-6 मीटर (समायोज्य) |
| प्रकाश नियंत्रण सीमा: | 5-300lux - दिन का समय |
| देरी शटडाउन: | 10 सेकंड से 8 मिनट तक (देरी शटडाउन सेट करें आवश्यकतानुसार समय) |
| सुरक्षा स्तर: | IP20 |

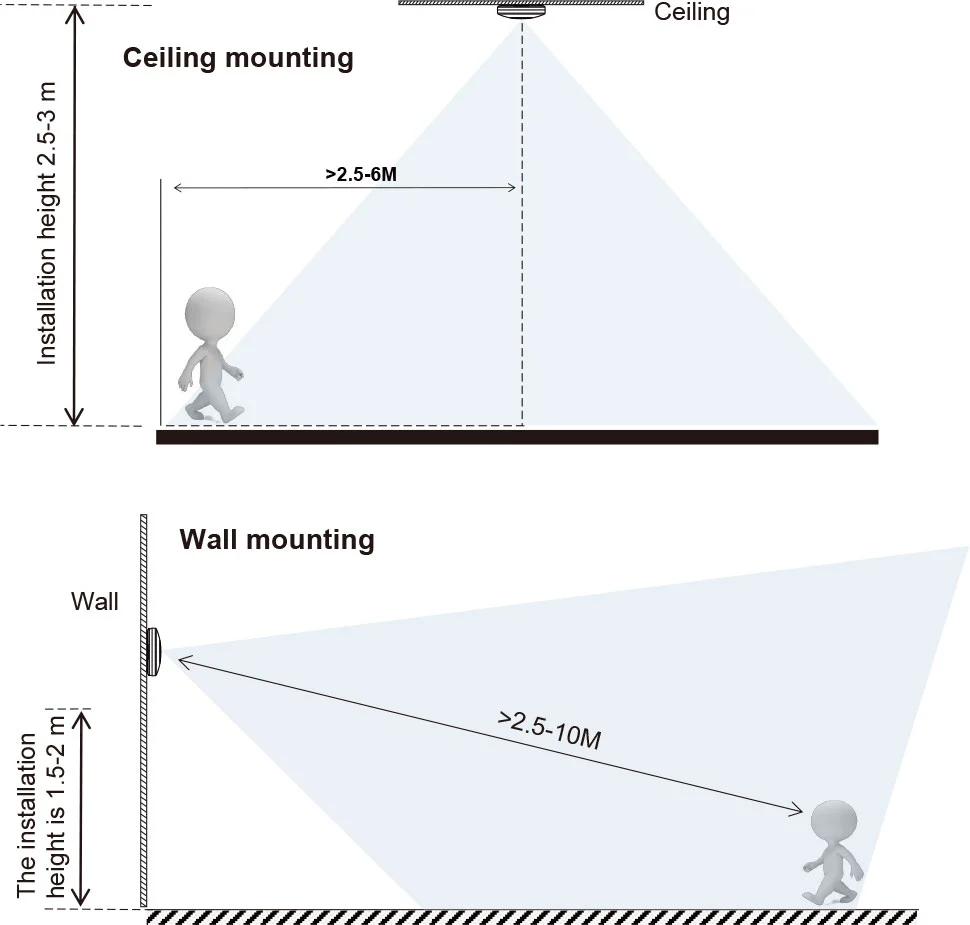

पहचान क्षेत्र वितरण का योजनाबद्ध आरेख
समारोह
दिन और रात को स्वचालित रूप से पहचानें। अपनी इच्छा के अनुसार परिवेशी प्रकाश को समायोजित कर सकते हैं: जब सूर्य (अधिकतम) की ओर मुड़ते हैं, तो यह दिन में और रात में काम करेगा। जब चंद्रमा (मिनट) की ओर मुड़ते हैं, तो यह केवल 10lux परिस्थितियों से कम काम करेगा। समायोजन के लिए, कृपया परीक्षण के तरीके को देखें।
समय-देरी को लगातार जोड़ा जाता है: जब यह पहले प्रारंभकर्ता के बाद दूसरा इंडक्शन सिग्नल प्राप्त करता है, तो यह पहली बार-बेसिक के बाकी हिस्सों में एक बार फिर से समय की गणना करेगा। (निर्धारित समय)
देरी समायोजन: आवश्यकतानुसार सेट किया जा सकता है। न्यूनतम मान 10 सेकंड है, और अधिकतम मूल्य 8 मिनट है

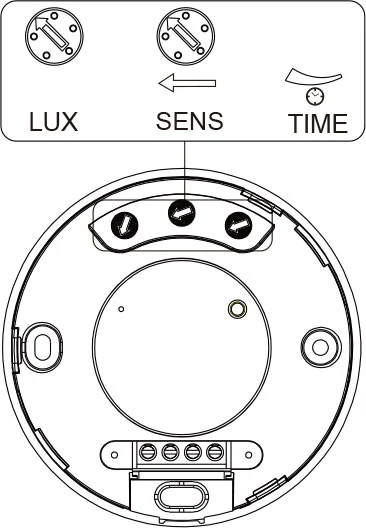

(१) लाइट-कंट्रोल सेटिंग
काम करने वाले प्रकाश को समायोजित करें। इसे बढ़ाने के लिए दक्षिणावर्त मुड़ें और इसे कम करने के लिए एंटी-क्लॉकवाइज को चालू करें। जब मिनी की ओर मुड़ते हैं, तो यह केवल 10lux के बारे में प्रकाश-नियंत्रण से नीचे काम करेगा, जब अधिकतम की ओर मुड़ते हैं, तो यह किसी भी प्रकाश-नियंत्रण में काम कर सकता है।
(२) समय सेटिंग
लोड काम की समय सेटिंग समायोजित करें। इसे बढ़ाने के लिए दक्षिणावर्त मुड़ें और इसे कम करने के लिए एंटीक्लॉकवाइज को चालू करें। अधिकतम की ओर मुड़ने पर समय की स्थापना लगभग 8min होती है, और समय की सेटिंग लगभग 10sec होती है जब मिनट की ओर मुड़ते हैं।
(3) डिटेक्शन रेंज सेटिंग (संवेदनशीलता)
वामावर्त को नीचे की ओर मुड़ते समय पता लगाने की दूरी न्यूनतम होती है, और अधिकतम जब दक्षिणावर्त को नीचे की ओर मुड़ते हैं।
रडार का पता लगाने के लक्ष्य की अधिकतम सीमा मानव शरीर और सेंसर के बीच 6 मीटर सीधी रेखा की दूरी है, और पता लगाने की सीमा 2-6 मीटर है।
नोट: जब प्रकाश ऑटो बंद हो जाता है, तो सेंसर को एक और आंदोलन का पता लगाने के लिए तैयार होने से पहले 1 सेकंड का समय लगेगा, अर्थात, केवल 1 सेकंड बाद का पता चला कि प्रकाश ऑटो-ऑन हो सकता है।
यह मुख्य रूप से उस क्षण से देरी के समय के समायोजन के लिए है जब संकेत का पता चला और प्रकाश ऑटो-ऑफ तक प्रकाश ऑटो-ऑन। आप अपनी व्यावहारिक आवश्यकता के लिए देरी के समय को परिभाषित कर सकते हैं। लेकिन आप ऊर्जा की बचत के लिए देरी के समय को बेहतर ढंग से कम कर रहे हैं, क्योंकि इन्फ्रारेड सेंसर में निरंतर संवेदन का कार्य होता है, अर्थात, देरी के समय बीतने से पहले पता चला कि कोई भी आंदोलन टाइमर को फिर से शुरू करेगा और प्रकाश केवल तभी जारी रहेगा जब पता लगाने की सीमा में मानव हो।

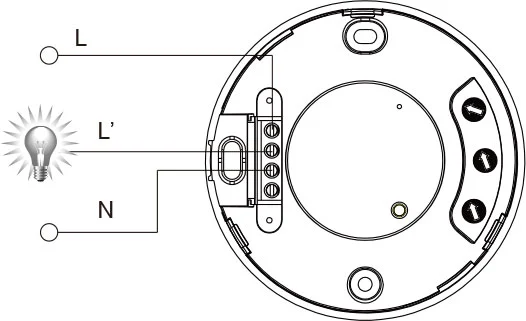

कनेक्शन-तार आरेख
● शक्ति के साथ n, l कनेक्ट करें;
● लोड के साथ n, l 'कनेक्ट करें।

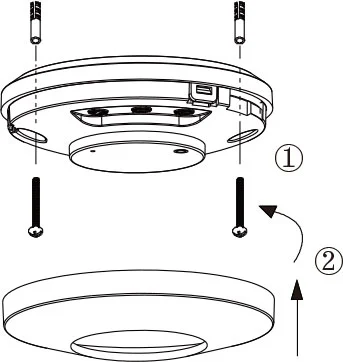

स्थापना अनुदेश
टिप्पणी:
स्विच ऑफ पावर स्थापित करने से पहले
परीक्षा
1। अधिकतम (सूरज) में लक्स नॉब दक्षिणावर्त मोड़ें। टाइम नॉब एंटी-क्लॉकवाइज को न्यूनतम करने के लिए।
2। बिजली के बाद, यदि कोई निरंतर संकेत नहीं पाया जाता है, तो नियंत्रित लोड 10 सेकंड से 8 मिनट के बाद काम करना बंद कर देगा।
3। एक बार पता लगाने के बाद, लोड काम कर रहा है और संकेतक प्रकाश चालू है। 10 सेकंड से 8 मिनट के बाद, यदि कोई निरंतर संकेत नहीं पाया जाता है, तो संकेतक प्रकाश काम करना बंद कर देता है। यदि 10 सेकंड के बाद एक सिग्नल का पता लगाया जाता है, तो लोड को काम करना शुरू कर देना चाहिए, संकेतक प्रकाश को रोशन करना चाहिए, और 5 सेकंड से 8 मिनट के बाद काम करना बंद कर देना चाहिए। इस समय, कोई निरंतर संकेत नहीं पाया जाता है।
4। लक्स नॉब वामावर्त को न्यूनतम तक घुमाएं। यदि परीक्षण 10lux या उससे ऊपर पर आयोजित किया जाता है, तो लोड काम करने के बाद काम नहीं करना चाहिए, काम करना बंद कर देता है; लेकिन अगर आप एक अपारदर्शी ऑब्जेक्ट (तौलिया, आदि) के साथ डिटेक्शन विंडो को कवर करते हैं, तो लोड काम करेगा। सेंसिंग सिग्नल की अनुपस्थिति में, लोड को 10 सेकंड से 8 मिनट के भीतर काम करना बंद कर देना चाहिए।
यह मैनुअल इस उत्पाद की वर्तमान सामग्री प्रोग्रामिंग के लिए है, बिना सूचना के निर्माता के लिए कोई परिवर्तन और संशोधन हैं!
कंपनी की अनुमति के बिना किसी अन्य उद्देश्य के लिए निर्देश मैनुअल की सामग्री को कॉपी करने के लिए सख्ती से मना किया जाता है।
