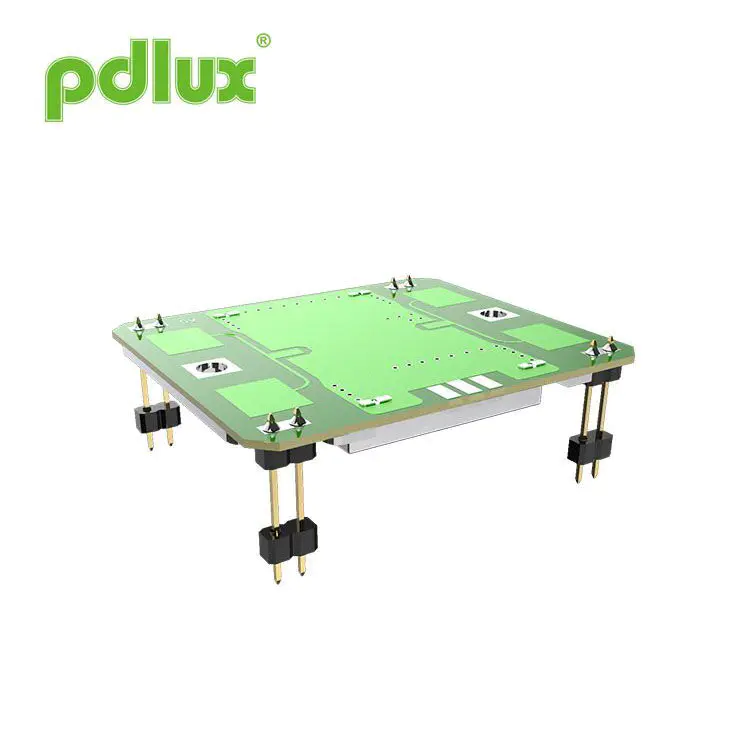

उच्च सटीकता के साथ पीडी-वी 9-पी एक्स-बैंड माइक्रोवेव मोशन सेंसर
उच्च सटीकता के साथ सटीक, प्रदर्शन और अनुकूलन-पीडी-वी 9-पी एक्स-बैंड माइक्रोवेव मोशन सेंसर आधुनिक स्मार्ट डिटेक्शन सिस्टम की मांगों को पूरा करता है। PD-V9-P एक उच्च-संवेदनशीलता एक्स-बैंड मोशन सेंसर है जिसे विभिन्न वातावरणों में सटीक पहचान के लिए डिज़ाइन किया गया है। यह स्थानीय नियमों का पालन करने के लिए आवृत्ति अनुकूलन (10.525GHz, 10.587ghz, 10.687ghz) का समर्थन करता है। तेजी से प्रतिक्रिया और विश्वसनीय गति ट्रैकिंग के साथ, यह IoT उपकरणों, स्मार्ट लाइटिंग, स्वचालित सिस्टम और औद्योगिक मोशन सेंसिंग के लिए आदर्श है। इसका लचीला बढ़ते डिजाइन और पीडब्लूएम कम-शक्ति मोड इसे ऊर्जा-सचेत अनुप्रयोगों के लिए उपयुक्त बनाते हैं। हम आपकी सफलता सुनिश्चित करने के लिए पूर्ण तकनीकी सहायता और समय पर वितरण प्रदान करते हैं।
नमूना:PD-V9-P
जांच भेजें
आकार
विशेषताएँ
- आवृत्ति सेटिंग: 10.525-10.587GHz
- पैच एंटीना सहित
- DRO: ढांकता हुआ गुंजयमानकर्ता ऑसिलैटो
- कम डीसी वर्तमान नाली
- छोटे आकार का
- आरओएचएस अनुकूल
विशेष विवरण
| वस्तु | विशेष विवरण | |
| आवृत्ति निर्धारण | 10.525-10.587GHz (विभिन्न आवश्यकताओं के अनुसार अनुकूलित) | |
| स्थिति | टा = +25 सी ， वाइन = +5 वीडीसी | |
| ऑपरेटिंग वोल्टेज | +5.0 ± 0.5 वीडीसी | |
| संचालन करंट | <32 मुझे टाइप करें। | |
| बिजली उत्पादन | 20 मेगावाट (13 डीबीएम) ई.आई.आर.पी. टाइप। | |
| आवृत्ति स्थिरता | ± 5 मेगाहर्ट्ज अधिकतम। (टीए: -30 से +55 सी) | |
| वापसी हानि संवेदनशीलता | -90 DBC टाइप। | |
| दूसरा हार्मोनिक उत्सर्जन | -40 डीबीएम रेंज | |
| एंटीना बीमविड्थ (-3 डीबी) | ई-प्लेन | 36 डिग्री नामांकित। (72 डिग्री का पूर्ण पूर्ण कोण) |
| एच विमान | 72 डिग्री नामांकित। (144 डिग्री का पूर्ण पूर्ण कोण) | |
| आरएफ इंटरफ़ेस | पैच एंटीना | |
| तापमान की रेंज | -30 से +55 C (मानक उपयोग गुंजाइश), -40 से +80 C (अधिकतम उपयोग सीमा) | |
| अनुपालन के लिए विनियमन | ईटीएस 300 440 | |
विकिरण पैटर्न
संक्षिप्त परिचय
पीडी-वी 9 सीरीज़ ब्राइटनेस सेंसर एक्स-बैंड में संचालित होता है। ऑपरेटिंग आवृत्ति 10.525GHz की आवृत्ति रेंज में 10.687GHz पर है। उपयोगकर्ताओं को देश के आवृत्ति नियमों के अनुसार अनुकूलन के आधार पर खरीदारी करने की आवश्यकता है जहां यह स्थित है। उदाहरण के लिए, 10.525GHz, 1 0.587GHz, 10.687ghz। पीडी-वी 9 सीरीज़ सेंसर व्यापक रूप से सुरक्षा और निगरानी अनुप्रयोगों उत्पादों, स्वचालित डोर सेंसर, मोबाइल सेंसिंग लाइट्स, आईओटी सेंसर, स्पीड सेंसर और विभिन्न मोबाइल सेंसर उत्पादों में उपयोग किए जाते हैं।
सेंसर में एच-प्लेन बड़े कोण का पता लगाने और ईप्लान छोटे कोण का पता लगाने में है। उपयोगकर्ता उपयोग के दौरान आवश्यकतानुसार विभिन्न कोणों पर सेंसर को ठीक कर सकते हैं। जैसे कि उपयोगकर्ता चाहते हैं कि सेंसर का काम करने वाला करंट जितना संभव हो उतना छोटा हो, आप सेंसर के पावर सप्लाई मोड को पीडब्लूएम (ड्यूटी साइकिल) मोड पर सेट कर सकते हैं, जो कामकाजी वर्तमान को प्रभावी ढंग से कम कर सकता है।
संभावित समस्याओं का सामना करना पड़ा
जब उपयोगकर्ता मूल सेंसर का उपयोग करते समय या सीधे प्रतिस्थापित करते समय निम्नलिखित मुद्दों का सामना करते हैं।
1। पहला उपयोग:
जब आप पहली बार उच्च सटीकता के साथ पीडी-वी 9-पी एक्स-बैंड माइक्रोवेव मोशन सेंसर का उपयोग कर रहे हैं और उच्च संवेदनशीलता या अपर्याप्त संवेदनशीलता का सामना करते हैं, तो आपको पहले प्रवर्धन सर्किट की लाभ सेटिंग स्थिति की जांच करनी चाहिए। और क्या सिग्नल को संसाधित करने के लिए MCU द्वारा उपयोग की जाने वाली गणना विधि उपयुक्त है। सामान्यतया, समाधान खोजना आसान है।
2। संभावित मुद्दे जो पहले से उपयोग किए गए सेंसर की जगह सीधे होने पर उत्पन्न हो सकते हैं:
जब पहले से उपयोग किए गए सेंसर को सीधे बदल दिया जाता है, तो उच्च संवेदनशीलता और कम संवेदनशीलता के मुद्दे भी हो सकते हैं, जिसे आसानी से हल किया जा सकता है। बस प्रवर्धन सर्किट को बढ़ाना या प्रवर्धन सर्किट का लाभ कम करना पर्याप्त है। MCU के सिग्नल प्रोसेसिंग एल्गोरिथ्म पर विचार करने की आवश्यकता नहीं है।
उपयोग करते समय शुरुआती लोगों की आवश्यकता हो सकती है:
यदि आप PD-V9 श्रृंखला सेंसर का उपयोग करते समय कठिनाइयों का सामना करते हैं और सहायता की आवश्यकता होती है। आप ईमेल के माध्यम से हमसे संपर्क कर सकते हैं। सामान्यतया, उत्तर प्राप्त किए जा सकते हैं।
उत्पाद परिचय:
आवश्यक होने पर किसी भी समय PDLUX द्वारा उत्पाद परिचय को संशोधित और बेहतर किया जा सकता है। जरूरी नहीं कि सभी को समयबद्ध तरीके से सूचित किया जाए।
