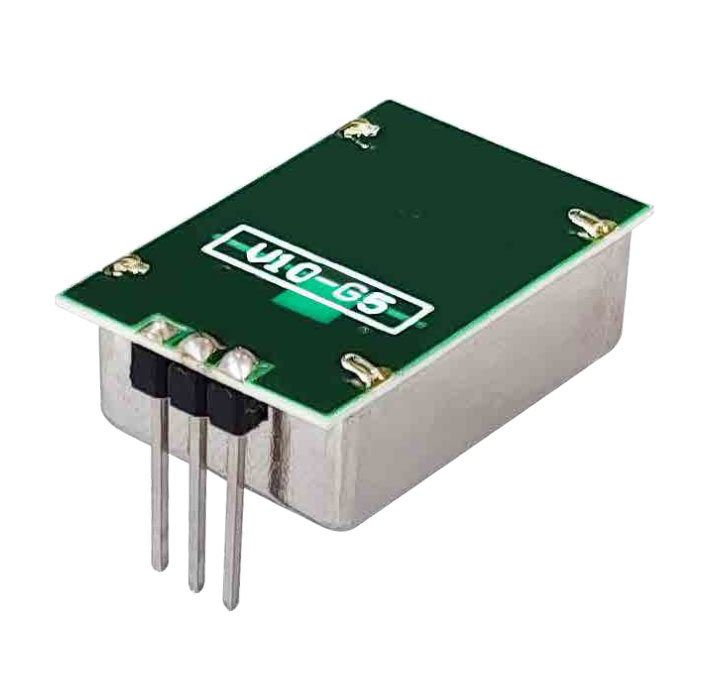

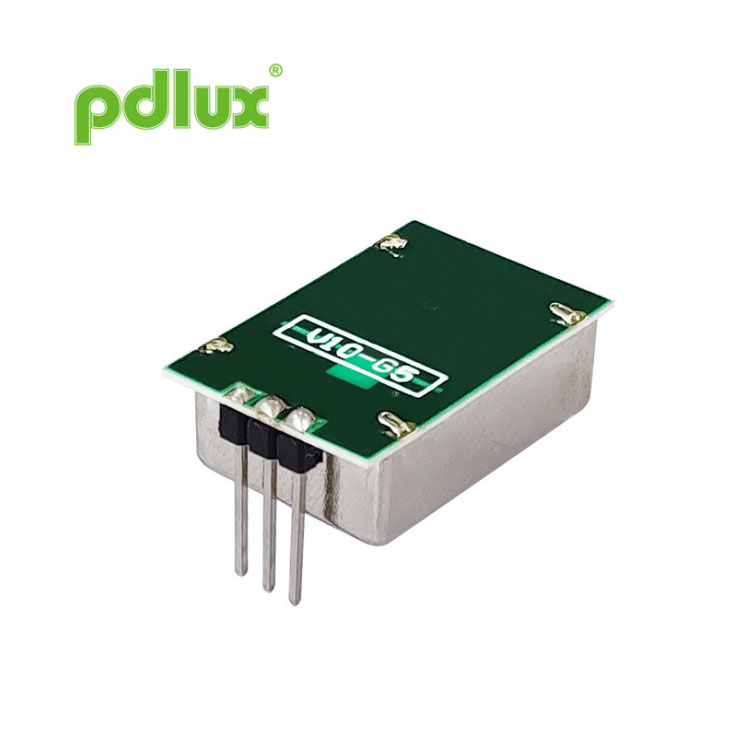

पीडी-वी10-जी5 लघु एक्स-बैंड माइक्रोवेव ट्रांसीवर मोशन डिटेक्टर यूनिट
चीन में Pdlux की फैक्ट्री में निर्मित, हम एक मान्यता प्राप्त PD-V10-G5 मिनिएचर एक्स-बैंड माइक्रोवेव ट्रांसीवर मोशन डिटेक्टर यूनिट निर्माता और आपूर्तिकर्ता हैं, जो गुणवत्ता और स्पष्ट मूल्य निर्धारण सुनिश्चित करने के लिए उत्पादन के हर चरण की सावधानीपूर्वक निगरानी करते हैं, अपने ग्राहकों को लागत प्रभावी समाधान प्रदान करते हैं।
जांच भेजें
धातु के डिब्बे में रखी गई इकाई में एक ढांकता हुआ अनुनादक स्थिर थरथरानवाला होता है, जो स्थिरता प्रदान करता है सीडब्ल्यू या कम ड्यूटी चक्र पल्स मोड और एक एकीकृत में व्यापक तापमान रेंज पर संचालन बढ़ी हुई संवेदनशीलता और विश्वसनीयता के लिए होमोडाइन रिसीवर।
यह मॉड्यूल परिवार +5v या +3v आपूर्ति वोल्टेज के साथ उपलब्ध है।
ऑपरेशन के मूल सिद्धांत में प्रेषित और प्राप्त सिग्नल के बीच आवृत्ति बदलाव का पता लगाना शामिल है
इकाई के दृश्य क्षेत्र के भीतर किसी गतिशील वस्तु से वापस परावर्तित होता है।
इकाई एक निम्न स्तर का आउटपुट सिग्नल उत्पन्न करती है जिसे श्रव्य या दृश्य अलार्म प्रदान करने के लिए प्रवर्धित और संसाधित किया जा सकता है
सिग्नल और कम लागत वाली सतह माउंट निर्माण तकनीकों को नियोजित करता है जो कि क्षेत्र में मजबूत और सिद्ध हैं
विश्वसनीय.
| भाग सं. | देश | आवृत्ति | टिप्पणियाँ |
| पीडी-वी10-501 | यूके | 10.587 गीगाहर्ट्ज़ (5वी) | |
| पीडी-वी10-502 | यूएसए | 10.525 गीगाहर्ट्ज़ (5वी) | एफसीसी-आईडी |
| पीडी-वी10-502 | बेल्जियम, हॉलैंड, इटली | 10.525 गीगाहर्ट्ज़ (5वी) | लाल निर्देश को पूरा करता है |
| पीडी-वी10-301 | यूके | 10.587 गीगाहर्ट्ज़ (3वी) | |
| पीडी-वी10-302 | बेल्जियम, हॉलैंड, इटली | 10.525 गीगाहर्ट्ज़ (3वी) | लाल निर्देश को पूरा करता है |
| आवृत्ति | तालिका ऊपर देखें |
| पावर आउटपुट (न्यूनतम) | 5 डीबीएम ईआईआरपी |
| ऑपरेटिंग वोल्टेज | +5 वी ± 0.25 वी +3 वी ± 0.15 वी |
| ऑपरेटिंग करंट (सीडब्ल्यू) | 25mA (अधिकतम) 20mA (टाइप) |
| हार्मोनिक उत्सर्जन | <-30dBm |
| औसत धारा (5% डीसी) | 1 एमए टाइप. |
| पल्स चौड़ाई (न्यूनतम) | 5 µसेकंड |
| कर्तव्य चक्र (न्यूनतम) | 1% |
| पल्स पुनरावृत्ति आवृत्ति | 2-4 किलोहर्ट्ज़ |
| संवेदनशीलता (10 डीबी एस/एन अनुपात के लिए) | -84 डीबीएम |
| शोर (3 हर्ट्ज से 80 हर्ट्ज बैंडविड्थ में मापा गया) | <30 µV |
| पाना | 5 डीबीआई |

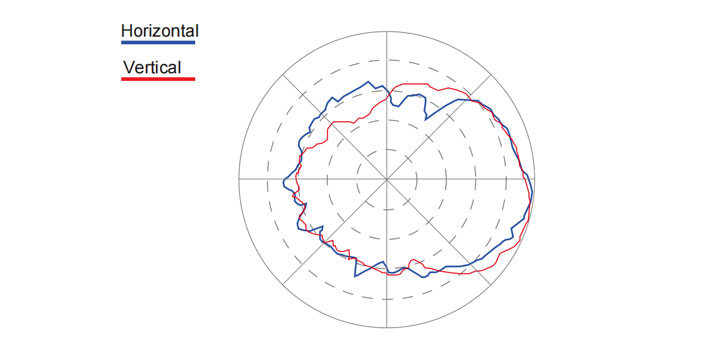

| -3 डीबी बीमविड्थ | |
| ई विमान | 50° |
| एच विमान | 60° |
| वज़न | 4 ग्राम |

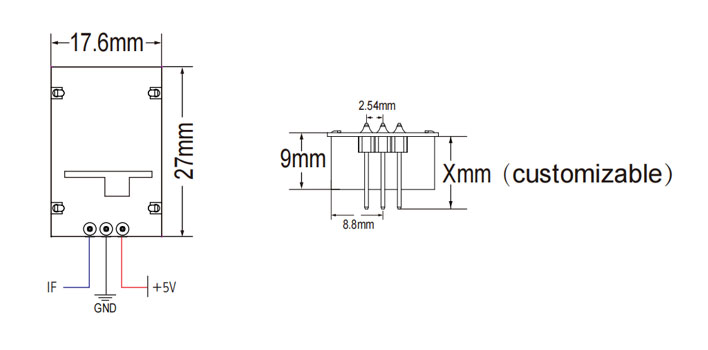

| हेडर कनेक्टर पिन करें | 2.54 मिमी रिक्ति X3 |
| RoHS अनुरूप | |
| शक्ति/तापमान. गुणांक (ऑपरेटिंग तापमान सीमा से अधिक) | 3 डीबी |
| आवृत्ति/तापमान. गुणांक (ऑपरेटिंग तापमान सीमा से अधिक) | 6.5 मेगाहर्ट्ज |
| परिचालन तापमान | -20° C से +70° C |
सेंसर के आउटपुट (डिटेक्शन रेंज) की ताकत सिग्नल से शोर अनुपात पर निर्भर करती है। नाममात्र ऑपरेटिंग तापमान से अधिक या कम, सेंसर भी काम कर सकता है, लेकिन प्रदर्शन कम हो जाएगा। उपकरणों को क्षति से बचाने के लिए, रख-रखाव के दौरान सावधानी बरतनी चाहिए। उचित इलेक्ट्रोस्टैटिक डिस्चार्ज (ईएसडी) भंडारण, हैंडलिंग, संयोजन और परीक्षण के सभी चरणों में सावधानियां बरती जानी चाहिए।
