PDLUX ने उन्नत PD-V9H/PD-V9P/PD-V9S X-बैंड डॉपलर सेंसिंग मॉड्यूल, कस्टम पिन-मुक्त संस्करण वैकल्पिक पेश किया

Ningbo PDLUX इलेक्ट्रॉनिक टेक्नोलॉजी ने आधिकारिक तौर पर PD-V9H, PD-V9P और PD-V9S सहित परिष्कृत PD-V9 X-बैंड डॉपलर रडार सेंसर लॉन्च किए हैं। वैकल्पिक पिन-मुक्त अनुकूलन के साथ-साथ विभिन्न पिन लेआउट और दो मुख्यधारा आवृत्ति विकल्पों की विशेषता के साथ, श्रृंखला दुनिया भर के इलेक्ट्रॉनिक्स निर्माताओं की विविध पीसीबी लेआउट आवश्यकताओं को पूरा करती है।

मुख्य विभेदन: पिन लेआउट और आवृत्ति चयन

सभी तीन मॉडलों में समान सर्किट, एंटीना और विद्युत प्रदर्शन होता है, क्षेत्रीय रेडियो मानकों को फिट करने के लिए केवल पिन पिच और ऑपरेटिंग आवृत्ति में अंतर होता है:

· पीडी-वी9एच:10.587GHz±10MHz (ईयू मानक आवृत्ति), X1=3.4mm, X2=9.8mm सामान्य यूरोपीय और अमेरिकी पीसीबी डिज़ाइन के लिए पिन स्पेसिंग

· पीडी-वी9पी:10.525GHz±20MHz (विश्वव्यापी सार्वभौमिक आवृत्ति), पीसीबी पदचिह्न को बचाने के लिए कॉम्पैक्ट X1=3mm, X2=8.9mm पिन

· पीडी-वी9एस:10.525GHz±20MHz, लीगेसी सेंसर के सीधे ड्रॉप-इन प्रतिस्थापन के लिए मानक 3.4/9.8 मिमी पिन लेआउट

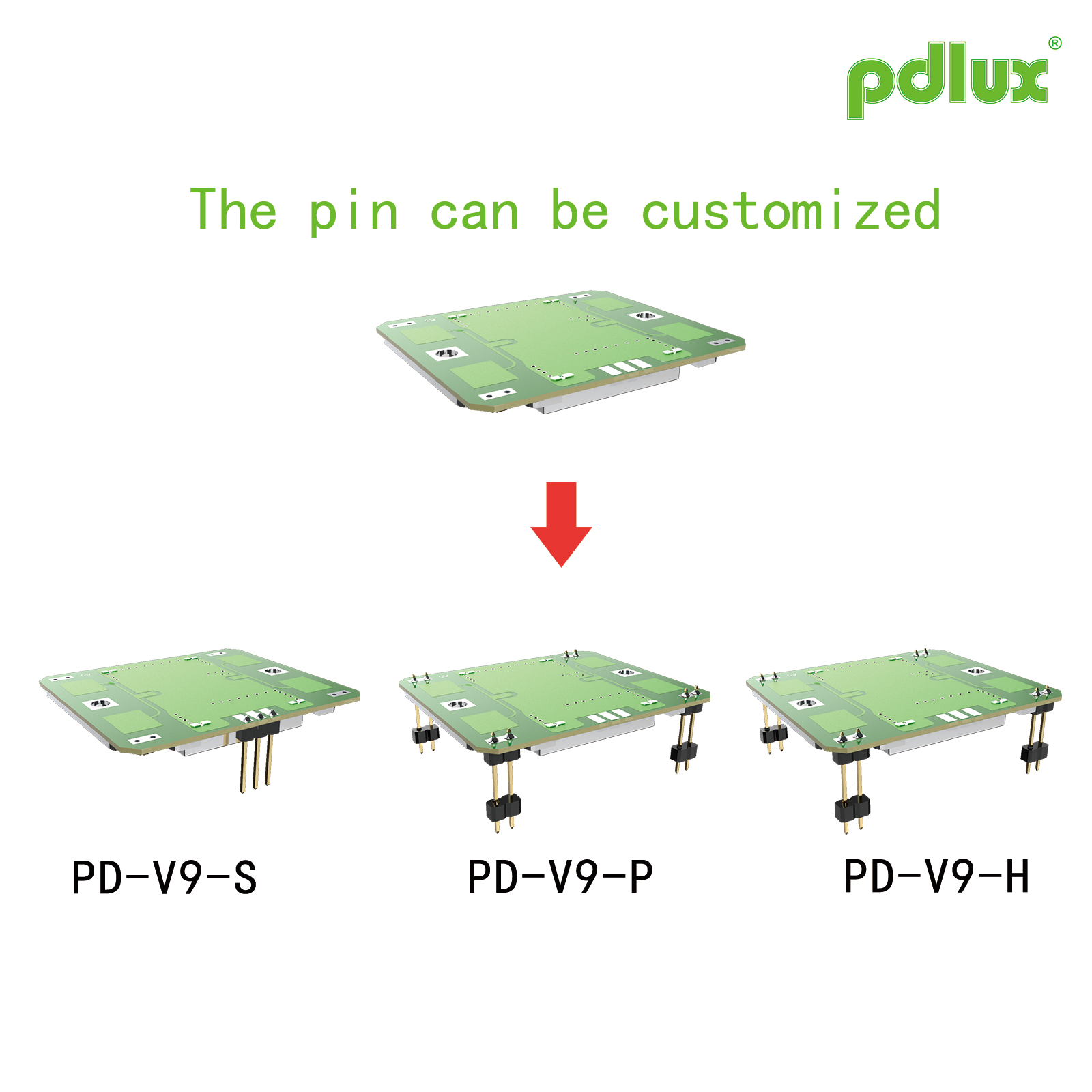

कस्टम विकल्प:एसएमडी माउंटिंग के लिए पिन-मुक्त बेयर मॉड्यूल अनुरोध पर उपलब्ध हैं; X3 आकार को ग्राहक विनिर्देशों के अनुसार अनुकूलित किया जा सकता है।

सभी PD-V9 श्रृंखला के लिए एकीकृत सुपीरियर विशिष्टताएँ

डीआरओ ढांकता हुआ अनुनादक थरथरानवाला और एकीकृत पैच एंटीना के साथ निर्मित, पूरी श्रृंखला सुसंगत विशिष्टताओं को साझा करती है:

· आपूर्ति वोल्टेज: DC5V±0.5V, सामान्य धारा 32mA से नीचे; अल्ट्रा-लो बिजली खपत के लिए पीडब्लूएम पावर मोड समर्थित है

· विशिष्ट EIRP: 13dBm(20mW), संवेदनशीलता प्राप्त करना -90dBc, दूसरा हार्मोनिक ≤-40dBm

· ऑपरेटिंग तापमान: -30℃~+55℃ नियमित सीमा, -40℃ से +80℃ तक विस्तारित

· बीम कोण: 36° ई-तल, 72° एच-तल; लचीला माउंटिंग कोण उपलब्ध है

· वैश्विक बाजार अनुमोदन के लिए RoHS प्रमाणित और ETS ​​300 440 के अनुरूप

व्यापक अनुप्रयोग परिदृश्य

स्वचालित दरवाजे, मोशन-सेंसर लाइट, सुरक्षा अलार्म, IoT उपस्थिति सेंसर और गति का पता लगाने वाले उपकरण के लिए आदर्श। पुराने रडार मॉड्यूल को प्रतिस्थापित करते समय, उपयोगकर्ताओं को एमसीयू कोड संशोधन के बिना संवेदनशीलता के मुद्दों को हल करने के लिए केवल एम्पलीफायर लाभ को समायोजित करने की आवश्यकता होती है, जिससे विकास लागत में काफी कमी आती है।
