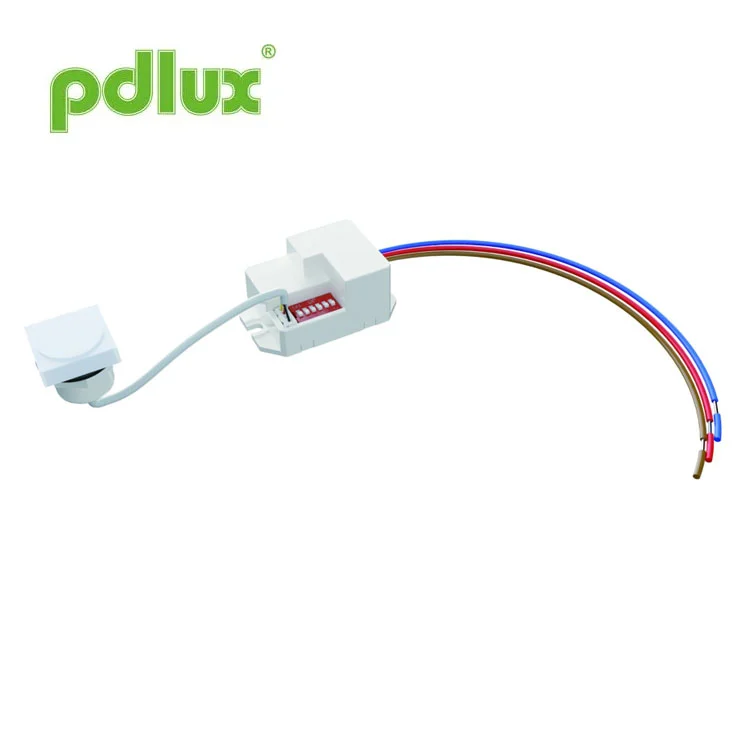

संकीर्ण सीढ़ी और गलियारे के लिए नया स्क्वायर हेड 5.8GHz माइक्रोवेव सेंसर
Pdlux’s New Square Head 5.8GHz Microwave Sensor for Narrow Stairwell & Corridor provides reliable 360° motion detection based on the Doppler principle. The built‑in MCU improves accuracy while reducing false alarms, and its low‑power operation is safe for humans. Compact in design, it resists environmental interference and maintains stable frequency over a wide temperature range—ideal for energy saving and security in passageways, elevators, and public areas.
नमूना:PD-MB15Y
जांच भेजें

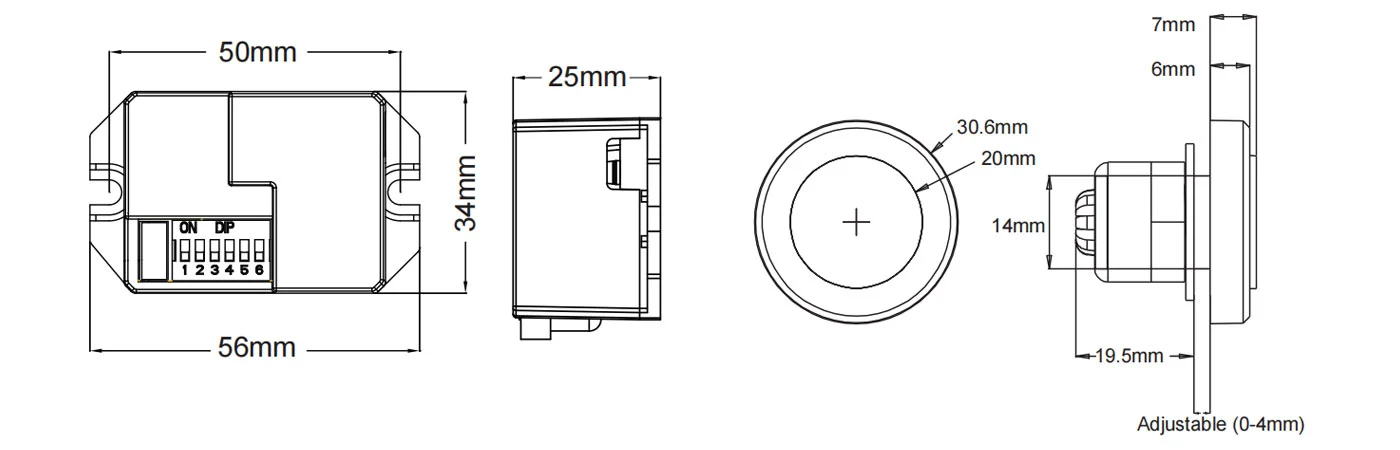

उत्पाद का आकार
सारांश
यह एक उच्च परिशुद्धता वाला डिजिटल माइक्रोवेव सेंसर है जिसकी डिटेक्शन रेंज 360° और कार्यशील आवृत्ति 5.8GHz है। यह डॉपलर सिद्धांत पर आधारित है जो उत्सर्जन और प्राप्त करने को एकीकृत करता है। यह एमसीयू (माइक्रो कंट्रोल यूनिट) को अपनाता है जो इसकी सटीकता को काफी बढ़ाता है और इसकी गलती दर को कम करता है। यह दिखने में नाजुक और संरचना में कॉम्पैक्ट है। इसे स्वतंत्र रूप से लोड से जोड़ा जा सकता है या लैंपशेड के साथ लाइटिंग के अंदर आसानी से स्थापित किया जा सकता है कांच या प्लास्टिक से बना हुआ। सुरक्षा सुरक्षा या ऊर्जा बचत के लिए इसे मार्ग, शौचालय, एलिवेटर, घरेलू या अन्य सार्वजनिक क्षेत्रों में व्यापक रूप से लागू किया जाता है।
विशेषताएँ
1. गैर-विकिरण हानि: इसकी ट्रांसमीटर शक्ति 0.2mW से कम है, जो मानव शरीर को कोई नुकसान नहीं पहुंचाती है।
2.मजबूत विरोधी हस्तक्षेप क्षमता, -15℃ -+70℃ के तापमान रेंज में काम कर सकती है।
3.आवृत्ति स्थिर है और आवृत्ति रेंज में आवृत्ति बहाव नहीं होगा。

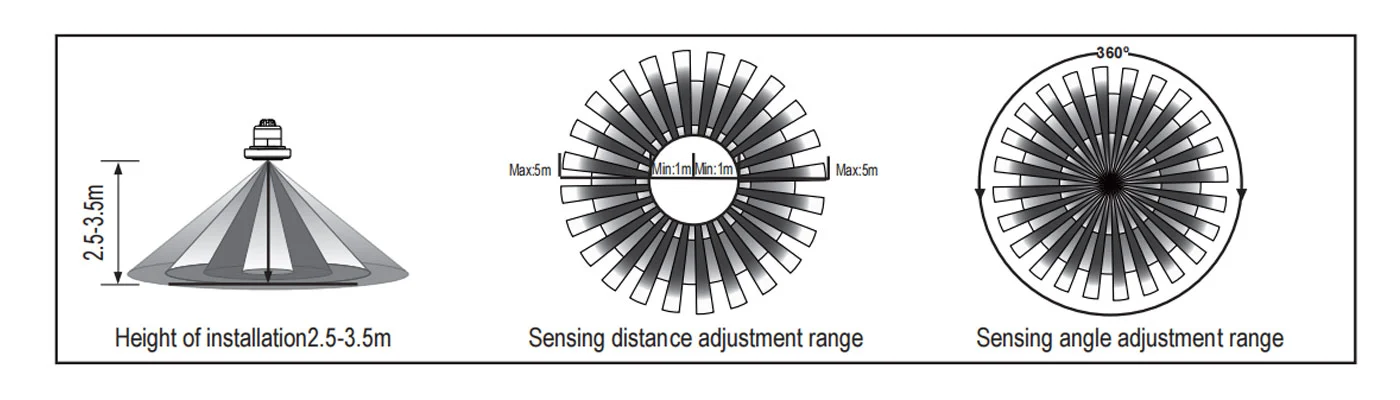

सेंसर की जानकारी

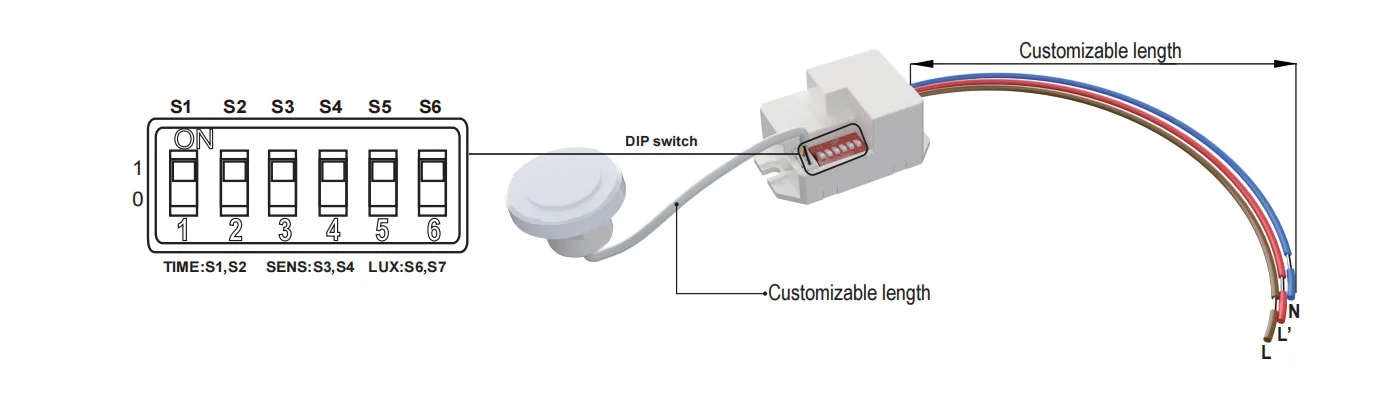

सेटिंग का तरीका: डीआईपी स्विच
विशेष विवरण
=| शक्ति का स्रोत | 220-240VAC |
| शक्ति आवृत्ति | 50 हर्ट्ज |
| एचएफ प्रणाली | 5.8GHz (केंद्र आवृत्ति) CW विद्युत तरंग, ISM बैंड |
| चूहों से भरा हुआ | 800W मैक्स.टंगस्टन 200W अधिकतम फ्लोरोसेंट और एलईडी |
| सुरक्षा स्तर | आईपी20, क्लास II |
| स्थापना बैठो | घर के अंदर, छत पर लगाना |
| संचरण शक्ति | <0.2mW |
| पता लगाने का कोण | 360° |
| पता लगाने की सीमा | 1m-2m-4m-5m (त्रिज्या) (समायोज्य) |
| समय निर्धारण | 8 सेकंड-3 मिनट-10 मिनट-15 मिनट, (समायोज्य) |
| प्रकाश-नियंत्रण | 10LUX-50LUX- >2000LUX, (समायोज्य |
| बिजली की खपत | लगभग 0.5W |
| कार्य तापमान | -15°C~+70°C |
समय सेटिंग S1 S2
इसे 8 सेकंड से 15 मिनट तक परिभाषित किया जा सकता है। इस समय बीतने से पहले पाई गई कोई भी गतिविधि टाइमर को फिर से शुरू कर देगी। डिटेक्शन रेंज को समायोजित करने और वॉक टेस्ट करने के लिए सबसे कम समय का चयन करने की सिफारिश की जाती है। स्विच को चालू करने के लिए "1" है, बंद करने के लिए "0" है।
यह मुख्य रूप से सिग्नल का पता चलने और लाइट के ऑटो-ऑन से लेकर लाइट के ऑटो-ऑफ होने तक विलंब समय के समायोजन के लिए है। आप विलंब समय को अपनी व्यावहारिक आवश्यकता के अनुसार परिभाषित कर सकते हैं। लेकिन बेहतर होगा कि आप ऊर्जा की बचत के लिए देरी के समय को कम कर दें, क्योंकि माइक्रोवेव सेंसर में निरंतर सेंसिंग का कार्य होता है, अर्थात, देरी का समय समाप्त होने से पहले किसी भी गतिविधि का पता चलने पर टाइमर फिर से शुरू हो जाएगा और प्रकाश केवल तभी चालू रहेगा जब पता लगाने की सीमा में कोई मानव होगा।
डिटेक्शन रेंज सेटिंग (संवेदनशीलता) S3 S4
डिटेक्शन रेंज शब्द का उपयोग 3 मीटर की ऊंचाई पर स्थापित होने पर जमीन पर मोटे तौर पर सर्कल कास्टिंग की त्रिज्या का वर्णन करने के लिए किया जाता है। स्विच को चालू करने के लिए "1" है, बंद करने के लिए "0" है।
सूचना: इस उत्पाद का उपयोग करते समय, कृपया संवेदनशीलता (पहचान सीमा) को एक उचित मूल्य पर समायोजित करें, लेकिन अधिकतम, पत्तियों और पर्दों के उड़ने, छोटे जानवरों या पावर ग्रिड और विद्युत उपकरणों के हस्तक्षेप से गलत गति का आसानी से पता लगाने के कारण होने वाली असामान्य प्रतिक्रिया से बचने के लिए। उपर्युक्त सभी बातें त्रुटि प्रतिक्रिया को जन्म देंगी। जब उत्पाद सामान्य रूप से काम नहीं करता है, तो कृपया संवेदनशीलता को उचित रूप से कम करने का प्रयास करें और फिर इसका परीक्षण करें। मानव गतिविधि के कारण सेंसर इंडक्शन हो जाएगा, इसलिए जब आप फ़ंक्शन परीक्षण के तहत हों, तो कृपया इंडक्शन क्षेत्र छोड़ दें और सेंसर के निरंतर काम को रोकने के लिए कोई हलचल न करें।
प्रकाश-नियंत्रण सेटिंग S5 S6
इसे 10~>2000 LUX की रेंज में परिभाषित किया जा सकता है। स्विच को चालू करने के लिए "1" है, बंद करने के लिए "0" है।
यह मैनुअल इस उत्पाद की वर्तमान सामग्री प्रोग्रामिंग के लिए है, निर्माता को बिना किसी सूचना के कोई भी परिवर्तन और संशोधन करना पड़ सकता है!
कंपनी की अनुमति के बिना किसी अन्य उद्देश्य के लिए निर्देश पुस्तिका की सामग्री की प्रतिलिपि बनाना सख्त वर्जित है।
| गलती | असफलता का कारण | समाधान |
| लोड काम करने में विफल रहता है. | प्रकाश-रोशनी गलत तरीके से सेट की गई है। | लोड की सेटिंग समायोजित करें. |
| बोझ टूट गया है. | भार बदलें. | |
| बिजली बंद है. | बिजली चालू करें. | |
| लोड हर समय काम करता है. | पता लगाने के क्षेत्र में एक निरंतर संकेत है। | की सेटिंग्स जांचें पता लगाने का क्षेत्र. |
| लोड तब काम करता है जब वहाँ होता है कोई गति संकेत नहीं मिला. | लैंप अच्छी तरह से स्थापित नहीं है जिससे सेंसर विफल हो जाता है विश्वसनीय संकेतों का पता लगाएं। | स्थापना स्थान को पुनः समायोजित करें. |
| सेंसर द्वारा मूविंग सिग्नल का पता लगाया जाता है (मूवमेंट)। दीवार के पीछे, छोटी वस्तुओं की आवाजाही, आदि) | डिटेक्शन एरिया की सेटिंग्स जांचें। | |
| मोशन सिग्नल का पता चलने पर लोड काम करने में विफल रहता है। | गति की गति बहुत तेज़ है या परिभाषित पहचान क्षेत्र बहुत छोटा है। | डिटेक्शन एरिया की सेटिंग्स जांचें। |
चेतावनी! निम्नलिखित स्थितियाँ त्रुटि प्रतिक्रिया को जन्म देंगी।
1. हिलती हुई वस्तु पर स्थापित होने से त्रुटि प्रतिक्रिया होगी।
2. हवा से उड़ने वाला हिलता हुआ पर्दा त्रुटि प्रतिक्रिया को जन्म देगा। कृपया स्थापित करने के लिए उपयुक्त स्थान का चयन करें।
3. जहां यातायात व्यस्त है वहां स्थापित होने से त्रुटि प्रतिक्रिया होगी।
4. आस-पास के कुछ उपकरणों से उत्पन्न चिंगारी त्रुटि प्रतिक्रिया को जन्म देगी।
● कृपया प्रोफेशनल इंस्टालेशन की पुष्टि करें।
● सुरक्षा उद्देश्यों के लिए, कृपया स्थापना और निष्कासन कार्यों से पहले बिजली काट दें।
● अनुचित संचालन के कारण होने वाले किसी भी नुकसान के लिए निर्माता कोई ज़िम्मेदारी नहीं लेता है।
