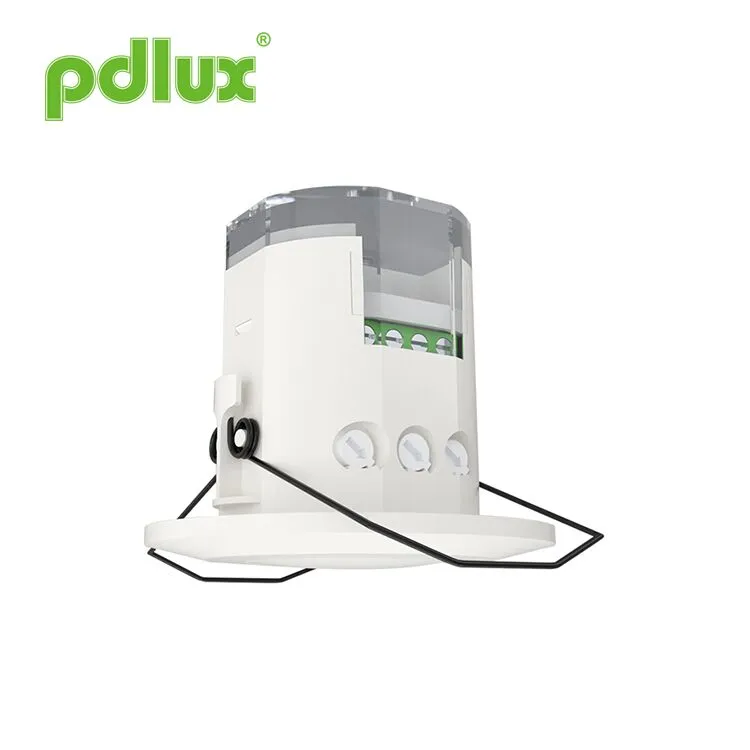

डॉपलर रडार माइक्रोवेव मोशन सेंसर
डॉपलर रडार माइक्रोवेव मोशन सेंसर को सुरक्षा सुरक्षा या ऊर्जा बचत के लिए मार्ग, वॉशरूम, लिफ्ट, घरेलू या अन्य सार्वजनिक क्षेत्रों में व्यापक रूप से लागू किया जाता है। यह कई तकनीकी पेटेंट के लिए लागू होता है और आपके बुद्धिमान जीवन के लिए सही विकल्प है।
नमूना:PD-MV1018B
जांच भेजें
डॉपलर रडार माइक्रोवेव मोशन सेंसर
सारांश
यह एक हाई-सटीक डिजिटल माइक्रोवेव सेंसर है जिसकी डिटेक्शन रेंज 360 ° है और वर्किंग फ्रीक्वेंसी 5.8GHz है। यह डॉपलर सिद्धांत पर आधारित है जो उत्सर्जक और प्राप्त करने को एकीकृत करता है। यह MCU (माइक्रो कंट्रोल यूनिट) को अपनाता है जो इसकी सटीकता को बढ़ाता है और इसकी गलती दर को कम करता है। यह दिखने में नाजुक है और संरचना में कॉम्पैक्ट है। यह स्वतंत्र रूप से लोड से जुड़ा हो सकता है या आसानी से कांच या प्लास्टिक से बने लैंपशेड के साथ प्रकाश के अंदर स्थापित किया जा सकता है। यह व्यापक रूप से सुरक्षा सुरक्षा या ऊर्जा बचत के लिए मार्ग, वॉशरूम, लिफ्ट, घरेलू या अन्य सार्वजनिक क्षेत्रों में लागू किया जाता है। यह कई तकनीकी पेटेंट के लिए लागू होता है और आपके बुद्धिमान जीवन के लिए सही विकल्प है।
विशेषताएँ
1. कोई-विकिरण नुकसान: इसकी ट्रांसमीटर शक्ति 0.3MW से कम है, जो मानव शरीर को कोई नुकसान नहीं पहुंचाता है।
2.Reliable और स्थिर प्रदर्शन: यह डिजिटल प्रसंस्करण में RC फ़िल्टरिंग और डिजिटल फ़िल्टरिंग को लागू करता है। यह डिजिटल ज़ीरो ट्रिगर तकनीक का भी उपयोग करता है, अर्थात् शून्य बिंदु पर यह ऑटो-कनेक्टेड या ऑटो-डिस्कनेक्ट किया जाएगा। यह आउटपुट को नियंत्रित करने के लिए टायको हाई-पावर रिले का उपयोग करता है, जो इसके विश्वसनीय प्रदर्शन को सुनिश्चित करता है। यह 100-240VAC में अपने स्थिर प्रदर्शन की गारंटी के लिए पावर मैनेजमेंट चिप को अपनाता है।
विशेष विवरण
|
शक्ति स्रोत: 100-240VAC पावर फ़्रीक्वेंसी: 50/60 हर्ट्ज रेटेड लोड: 1100W Max.Tungsten (220-240VAC) 550W MAX.FLUORESCENT और LED (220-240VAC) 550W MAX.TUNGSTEN (100-130VAC) 275W MAX.FLUORESCENT और LED (100-130VAC) ट्रांसमिशन पावर: <0.2MW काम करने का तापमान: -15 ° C ~+70 ° C संरक्षण स्तर: IP20, कक्षा II समय सेटिंग: 8 सेक से 12min (समायोज्य) |
डिटेक्शन एंगल: 360 ° (सीलिंग इंस्टॉलेशन), 180 ° (दीवार स्थापना) पता लगाने की सीमा: 2-10 मीटर (रेडी।) (समायोज्य) 、 (सीलिंग इंस्टॉलेशन) 25 मीटर मैक्स। (रेडी।) (समायोज्य) (दीवार स्थापना) लाइट-ओस्ट्रोल: 2-2000lux (समायोज्य) स्थापना बैठें: घर के अंदर, छत बढ़ते HF सिस्टम: 5.8GHz CW इलेक्ट्रिक वेव, ISM बैंड |
संवेदक सूचना
माइक्रोवेव कांच, प्लास्टिक और लकड़ी में प्रवेश कर सकता है, इस प्रकार माइक्रोवेव सेंसर को कांच, प्लास्टिक या लकड़ी की कुछ मोटाई से बने शेड के अंदर स्थापित किया जा सकता है। उदाहरण के लिए, लाइटिंग में एप्लिकेशन, केवल अगर नीचे दिखाया गया कनेक्शन बनाने से आप सामान्य लाइटिंग को ऑटो-सेंसिंग लाइटिंग में बदल सकते हैं।
फ्रेंडली रिमाइंडर: दो या दो से अधिक माइक्रोवेव को एक साथ स्थापित करते समय, आपको 4 मीटर एक को दूसरे से रखने की आवश्यकता होती है, अन्यथा उनके बीच हस्तक्षेप में त्रुटि प्रतिक्रिया होगी।
सेटिंग का तरीका एक: पोटेंशियोमीटर
| पता लगाने की सीमा सेटिंग (संवेदनशीलता) | |
|
डिटेक्शन रेंज 2.5 मीटर की ऊंचाई पर स्थापित होने पर द ग्राउंड पर मोटे तौर पर सर्कल कास्टिंग के रेडी को एसेस करने के लिए उपयोग किया जाता है। घुंडी को पूरा करने के लिए पूरी तरह से एंटी-क्लॉकवाइज हैमिनिमम रेंज है, पूरी तरह से दक्षिणावर्त अधिकतम है। |
|
टिप्पणी:उपरोक्त पता लगाने की सीमा एक ऐसे व्यक्ति के मामले में प्राप्त की जाती है जो मध्य आकृति के साथ 1.6 मीटर ~ 1.7 मीटर लंबा है और 1.0 ~ 1.5 मीटर/सेकंड की गति से चलता है। यदि व्यक्ति का कद, आंकड़ा और चलती गति बदलती है, तो पता लगाने की सीमा भी बदल जाएगी। सूचना:इस उत्पाद का उपयोग करते समय, कृपया संवेदनशीलता (डिटेक्शन रेंज) को एक उचित मूल्य पर समायोजित करें, लेकिन उड़ाने वाली पत्तियों और पर्दे, छोटे जानवरों या पावर ग्रिड और इलेक्ट्रिकल उपकरणों के हस्तक्षेप द्वारा गलत गति के आसान पता लगाने के कारण असामान्य प्रतिक्रिया से बचने के लिए अधिकतम। उपर्युक्त सभी उल्लेखित त्रुटि प्रतिक्रिया को जन्म देंगे। जब उत्पाद सामान्य रूप से काम नहीं करता है, तो कृपया संवेदनशीलता को उचित रूप से कम करने का प्रयास करें, और फिर इसका परीक्षण करें। ह्यूमन आंदोलन सेंसर इंडक्शन का कारण बनेगा, इसलिए जब आप फ़ंक्शन परीक्षण के तहत, कृपया इंडक्शन क्षेत्र को छोड़ दें और सेंसर निरंतर काम को रोकने के लिए आंदोलन न करें। मित्रवत अनुस्मारक:एक साथ दो या अधिक माइक्रोवेव स्थापित करते समय, आपको 4 मीटर एक को दूसरे से रखने की आवश्यकता होती है, अन्यथा उनके बीच हस्तक्षेप में त्रुटि प्रतिक्रिया होगी।
|
|
| समय निर्धारित करना | |
|
इसे 8 सेकंड (पूरी तरह से एंटी-क्लॉकवाइज) से 12 मिनट (पूरी तरह से दक्षिणावर्त मुड़ें) से परिभाषित किया जा सकता है। इस समय से पहले पता चला कोई भी आंदोलन टाइमर को फिर से शुरू करेगा। यह पता लगाने की सीमा को समायोजित करने और वॉक टेस्ट करने के लिए सबसे कम समय का चयन करने के लिए है। |
|
टिप्पणी:जब प्रकाश ऑटो बंद हो जाता है, तो सेंसर को एक और आंदोलन का पता लगाने के लिए तैयार होने से पहले 1 सेकंड का समय लगेगा, अर्थात, केवल 1 सेकंड बाद का पता चला कि प्रकाश ऑटो-ऑन हो सकता है। यह मुख्य रूप से उस क्षण से देरी के समय के समायोजन के लिए है जब संकेत का पता चला और प्रकाश ऑटो-ऑफ तक प्रकाश ऑटो-ऑन। आप अपनी व्यावहारिक आवश्यकता के लिए देरी के समय को परिभाषित कर सकते हैं। लेकिन आप ऊर्जा की बचत के लिए देरी के समय को बेहतर ढंग से कम कर रहे हैं, क्योंकि माइक्रोवेव सेंसर में निरंतर संवेदन का कार्य होता है, अर्थात, देरी के समय बीतने से पहले पता चला कोई भी आंदोलन टाइमर को फिर से शुरू कर देगा और प्रकाश केवल तभी जारी रहेगा जब पता लगाने की सीमा में मानव हो।
|
|
| प्रकाश-नियंत्रण सेटिंग | |
|
इसे 2 ~ 2000 लक्स की सीमा में परिभाषित किया जा सकता है। नॉब को पूरी तरह से एंटी-क्लॉकवाइज को चालू करने के लिए लगभग 2 लक्स है, पूरी तरह से दक्षिणावर्त लगभग 2000 लक्स है। जब डिटेक्शन ज़ोन को समायोजित करना और दिन के उजाले में वॉक टेस्ट का प्रदर्शन करना, तो आपको नॉब को पूरी तरह से क्लॉकवाइज करना चाहिए। |
| टिप्पणी:कृपया तीन कार्यात्मक knobs को अधिक से समायोजित न करें। ऐसा इसलिए है क्योंकि तीन कार्यात्मक knobs सीधे घटकों से जुड़े थे, प्रत्येक तीन घटकों में से प्रत्येक में एक छोटा स्टॉपर होता है, जब आप knobs को शुरू से अंत तक समायोजित करते हैं, तो अत्यधिक मोड़ स्टॉपर को नुकसान पहुंचाएगा और 360 ° नॉन-स्टॉप टर्न के आसपास ले जाएगा। समायोजन सीमा सीमा 270 ° है, कृपया इस पर ध्यान दें। | |
इंस्टालेशन
बिजली बंद करें।
पावर कॉर्ड और कंट्रोल लाइन में थ्रेडेड ट्यूब सेट करें।
कनेक्शन-लाइन आरेख के अनुसार सेंसर के साथ पावर और लोड को कनेक्ट करें।
नॉब्स को आदर्श स्थितियों में बदल दें
(कृपया उपरोक्त सेटिंग के अनुसार सेटिंग्स को परिभाषित करें एक भाग में उल्लेख किया गया है।)
1 、 रॉकिंग ऑब्जेक्ट पर स्थापित होने से त्रुटि प्रतिक्रिया होगी।
2 、 हवा से उड़ाए गए पर्दे से त्रुटि प्रतिक्रिया होगी। कृपया स्थापित करने के लिए उपयुक्त स्थान का चयन करें।
3 、 स्थापित किया जा रहा है जहां ट्रैफ़िक व्यस्त है, त्रुटि प्रतिक्रिया को जन्म देगा।
4 、 आस -पास के कुछ उपकरणों द्वारा उत्पादित स्पार्क्स में त्रुटि प्रतिक्रिया होगी।
दोष और समाधान
| गलती | असफलता | समाधान |
| लोड काम करने में विफल रहता है। | प्रकाश-रोशनी गलत तरीके से सेट की गई है। | लोड की सेटिंग समायोजित करें। |
| लोड टूट गया है। | लोड बदलें। | |
| शक्ति बंद है। | बिजली चालू करें। | |
| लोड हर समय काम करता है। | पता लगाने के क्षेत्र में एक निरंतर संकेत है। | पता लगाने वाले क्षेत्र की सेटिंग्स की जाँच करें। |
| लोड काम करता है जब कोई मोशन सिग्नल का पता नहीं चलता है। | दीपक अच्छी तरह से स्थापित नहीं किया गया है ताकि सेंसर विश्वसनीय संकेतों का पता लगाने में विफल हो। | स्थापना स्थान को फिर से समायोजित करें। |
| सेंसर द्वारा चलती संकेत का पता लगाया जाता है (दीवार के पीछे की गति, छोटी वस्तुओं की गति, आदि) | पता लगाने वाले क्षेत्र की सेटिंग्स की जाँच करें। | |
| लोड काम करने में विफल रहता है जब गति संकेत का पता चला है। | गति की गति बहुत तेज है या परिभाषित पहचान क्षेत्र बहुत छोटा है। | पता लगाने वाले क्षेत्र की सेटिंग्स की जाँच करें। |
● कृपया प्रीफेशनल इंस्टॉलेशन के साथ पुष्टि करें।
● सुरक्षा उद्देश्यों के लिए, कृपया स्थापना और हटाने के संचालन से पहले बिजली काट दें।
● अनुचित संचालन के कारण होने वाला कोई भी नुकसान, निर्माता किसी भी तरह की नहीं करता है।
हम उत्पाद की गुणवत्ता और विश्वसनीयता को बढ़ावा देने के लिए प्रतिबद्ध हैं, हालांकि, सभी इलेक्ट्रॉनिककंपोनियों के पास अप्रभावी होने की कुछ संभावनाएं हैं, जिससे कुछ परेशानी होगी। जब डिजाइनिंग, हमने किसी भी परेशानियों से बचने के लिए निरर्थक डिजाइनों और सुरक्षा कोटा को अपनाया है।
यह निर्देश, हमारी अनुमति के बिना, किसी भी अन्य उद्देश्यों के लिए कॉपी नहीं किया जाना चाहिए।
