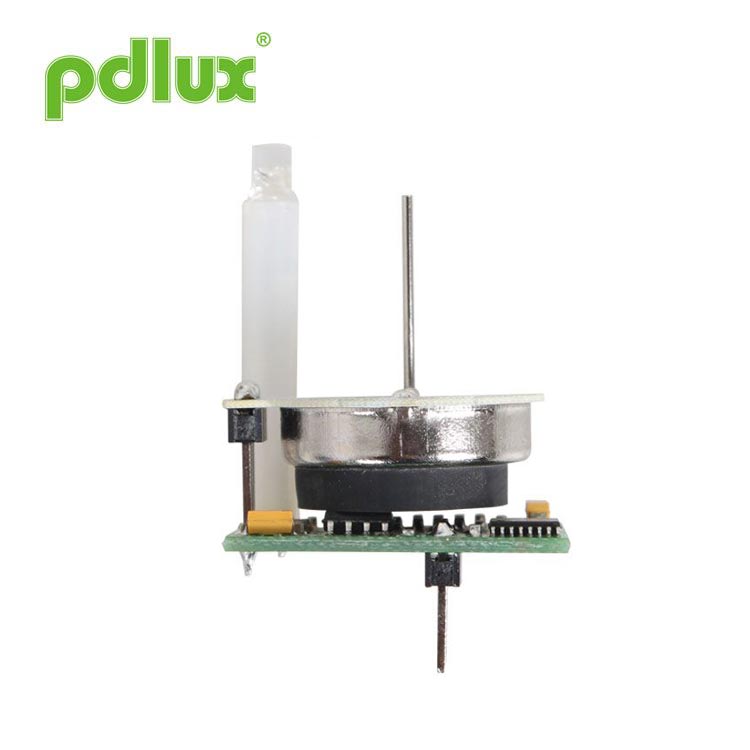

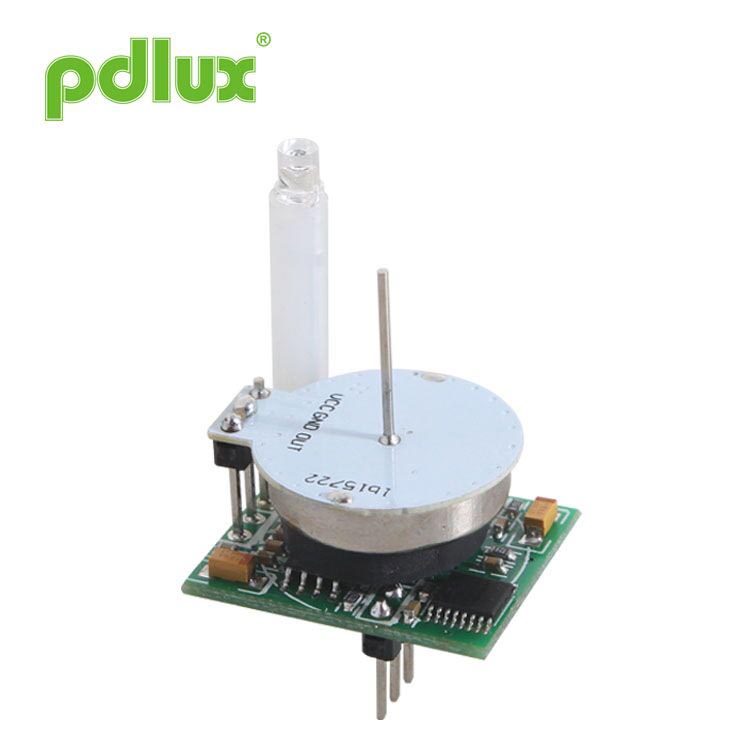

कम बिजली की खपत के साथ डिजिटल उच्च आवृत्ति माइक्रोवेव सेंसर

डिजिटल उच्च आवृत्ति माइक्रोवेव सेंसर LX-WB2 विशिष्टता

◆उत्पाद अवलोकन

कम बिजली की खपत वाले डिजिटल उच्च आवृत्ति माइक्रोवेव सेंसर का उपयोग डॉपलर सिद्धांत के माध्यम से चलती मानव संकेतों का पता लगाने के लिए किया जाता है, जिसमें दो भाग शामिल हैं: पहला, उच्च आवृत्ति 5.8GHz माइक्रोवेव ट्रांसीवर मॉड्यूल, सी-बैंड अंतरराष्ट्रीय सामान्य आवृत्ति में काम करता है, कम वायरलेस लिंक के साथ। एक्स और के बैंड की तुलना में प्रसार हानि, मॉड्यूल एक सुई एंटीना, मॉड्यूल के अंदर एकीकृत माइक्रोवेव ऑसिलेटर और डिटेक्टर का उपयोग करता है, उच्च एकीकरण के साथ, मॉड्यूल सीधे कम प्रतिबाधा डॉपलर सिग्नल आउटपुट करता है, संचारण शक्ति केवल 0. 025mW है। मानव शरीर पर कोई प्रभाव नहीं पड़ता है, संयुक्त राज्य अमेरिका एफसीसी भाग 15 धारा 15.245 और यूरोपीय सीईआर एंड टीटीई एन 300440-1 वी1.6.1 एन 300440-2 वी1.4.1 प्रमाणीकरण के माध्यम से मॉड्यूल; दूसरा, MCU मास्टर सर्किट मॉड्यूल, 5.8GHz माइक्रोवेव मॉड्यूल द्वारा उत्पन्न डॉपलर सिग्नल को प्राप्त करता है और बढ़ाता है, और फिर लोड स्विच स्थिति को नियंत्रित करने के लिए प्रोसेसिंग के लिए MCU मास्टर चिप को भेजता है, क्योंकि सिग्नल प्रोसेसिंग डिजिटल के रूप में होती है , जिससे उत्पाद की झूठी सकारात्मक दर बहुत कम हो जाती है। उत्पाद सिग्नल आउटपुट टर्मिनल सीधे उच्च और निम्न स्तर के सिग्नल को आउटपुट करता है, उपयोगकर्ता सीधे सिग्नल का उपयोग कर सकता है, एम्पलीफायर सर्किट को फिर से विकसित करने की आवश्यकता नहीं है, उपयोग में आसान, लागत प्रभावी।



◆विशेषताएं

अंकीय संकेत प्रक्रिया।
रेडियो फ्रीक्वेंसी हस्तक्षेप के लिए मजबूत प्रतिरोध
संचारण शक्ति केवल 3.54dBm है, जिससे मानव शरीर को विकिरण क्षति नहीं होती है। समान पहचान क्षेत्र
कम वोल्टेज, कम बिजली की खपत, शुरू करने के तुरंत बाद कार्यशील स्थिति में प्रवेश करें
दिन के दौरान कोई प्रेरण नहीं, रात में प्रेरण प्राप्त करने के लिए बाहरी प्रकाश नियंत्रण मूल्य की स्वचालित पहचान
मानव शरीर प्रेरण, बार-बार ट्रिगर
आउटपुट उच्च और निम्न स्तर सिग्नल, उपयोग में आसान
छोटी मात्रा, अन्य सर्किट के साथ उपयोग में आसान

◆ आवेदन

एलईडी बल्ब की रोशनी
इनडोर लाइट, कॉरिडोर, सीढ़ी लाइट आदि को स्वचालित रूप से चालू और बंद करना
प्रेरण प्रकाश
आईओटी सेंसर
खिलौने
नेटवर्क कैमरा
लैन मॉनिटर
निजी अलार्म
घुसपैठ का पता लगाना

◆ वायरिंग निर्देश


1: सिग्नल आउटपुट
2: जीएनडी
3: DC5V

◆ प्रदर्शन पैरामीटर

1、रेटिंग

आवृत्ति	(एफसीसी भाग के अनुसार 15 धारा 15.245, सीई-आर एंड टीटीई EN 300440-1 V1.6.1 EN 300440-2 वी1.4.1)
शक्ति संचारित करें	लगभग 3.54dBm
वोल्टेज	डीसी 5वी
मौजूदा	अधिकतम 15mA
उत्पादन में संकेत	5V/0V उच्च और निम्न स्तर
दूरी का एहसास	अधिकतम 8 मी (त्रिज्या)
संवेदन कोण	360°
प्रकाश नियंत्रण	10LUX से कम प्रेरण (नग्न)
विलंब समय	40 सेकंड ± 3 सेकंड
ऑपरेटिंग परिवेश का तापमान	-20 ℃ ~ 105 ℃
भंडारण वातावरण	तापमान 5 ~ 40 डिग्री सेल्सियस, आर्द्रता 20 ~ 70%
आकार	चित्र 9
मॉड्यूल वजन	लगभग 4.7 ग्राम

◆आंतरिक ब्लॉक आरेख



◆ पता लगाने का नजरिया







◆ विशिष्ट अनुप्रयोग सर्किट



◆ आकार
