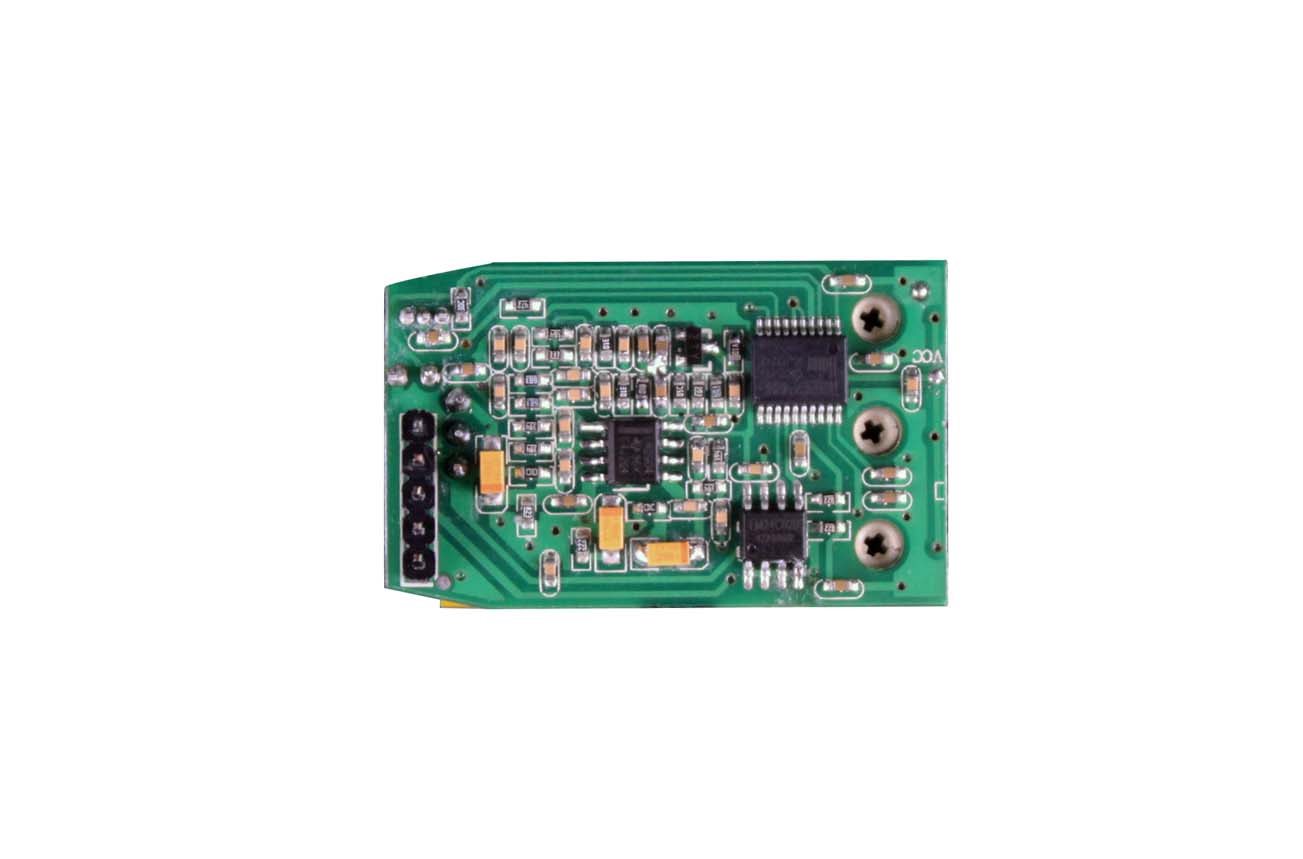

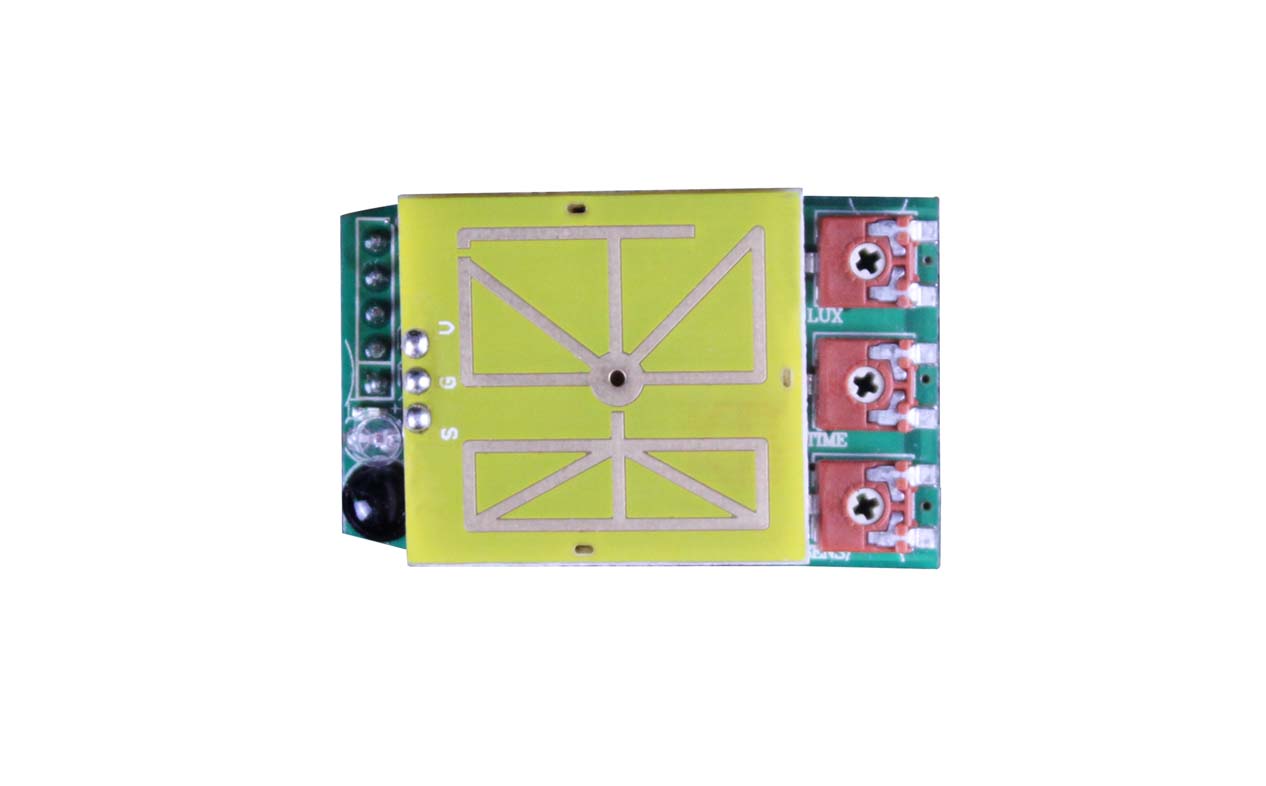

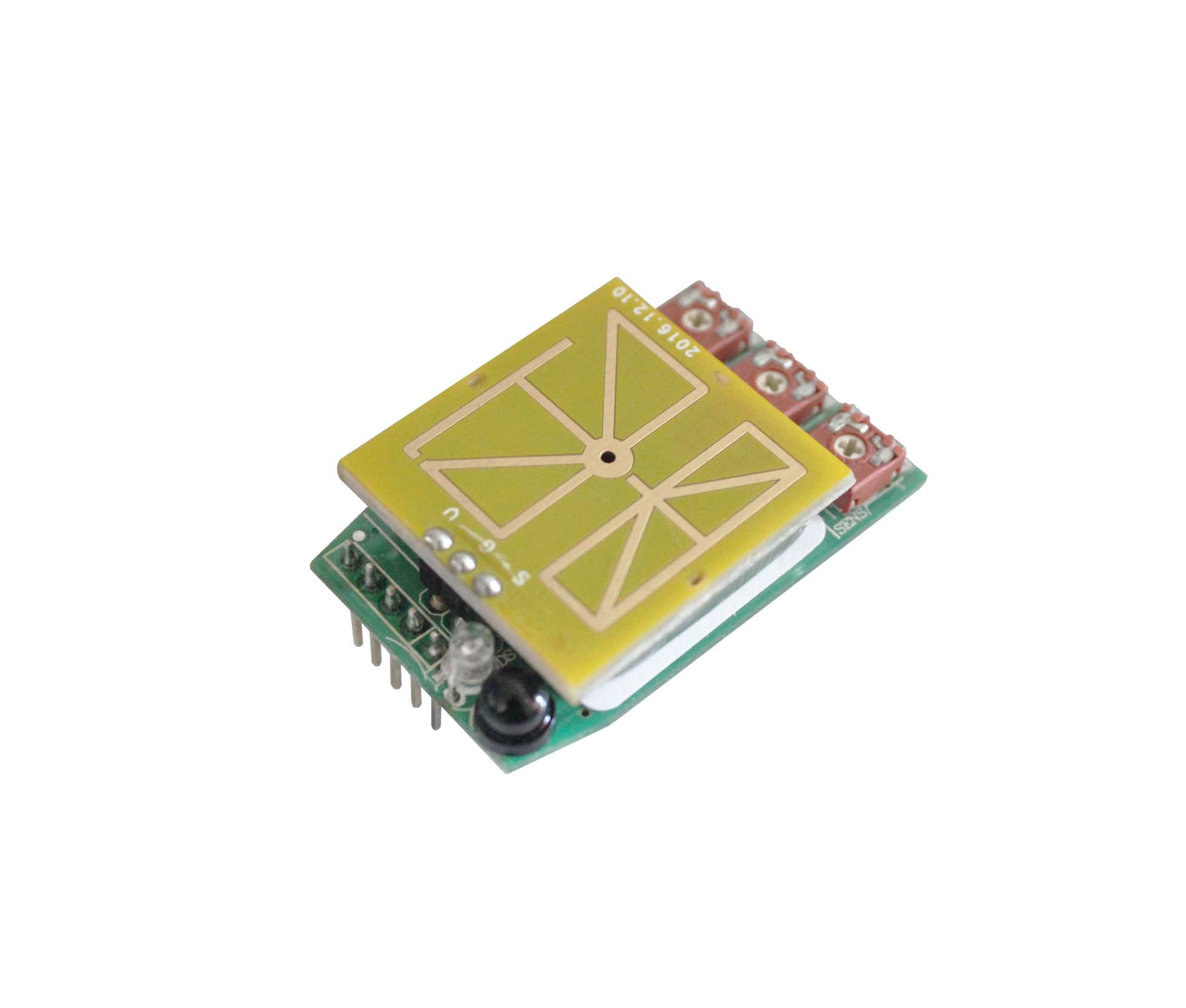

5.8GHz माइक्रोवेव सेंसर+MCU+IR रिसीवर
5.8GHz माइक्रोवेव सेंसर+MCU+IR रिसीवर एक पूर्ण सेंसिंग फ्रंट-एंड कंट्रोल मॉड्यूल है जो 360-डिग्री 5.8GHz माइक्रोवेव सेंसर, फोटोसेंसिटिव सेंसर, सिग्नल एम्पलीफायर सर्किट, MCU और रिमोट कंट्रोल रिसीवर सर्किट से बना है। तीन पोटेंशियोमीटर पहचान संवेदनशीलता, विलंब समय और रोशनी सीमा को समायोजित कर सकते हैं। आउटपुट कंट्रोल सिग्नल सीधे रिले सर्किट, स्विचिंग पावर सप्लाई के स्टार्ट पिन और अन्य कंट्रोल सर्किट को नियंत्रित कर सकता है। यह विभिन्न उपयोगकर्ताओं के द्वितीयक विकास और विभिन्न संरचनाओं वाले शेल की स्थापना के लिए सुविधाजनक है।
नमूना:PD-S16-V1
जांच भेजें
सारांश
5.8GHz माइक्रोवेव सेंसर+MCU+IR रिसीवर एक पूर्ण सेंसिंग फ्रंट-एंड कंट्रोल मॉड्यूल है जो 360-डिग्री 5.8GHz माइक्रोवेव सेंसर, फोटोसेंसिटिव सेंसर, सिग्नल एम्पलीफायर सर्किट, MCU और रिमोट कंट्रोल रिसीवर सर्किट से बना है। तीन पोटेंशियोमीटर पहचान संवेदनशीलता, विलंब समय और रोशनी सीमा को समायोजित कर सकते हैं। आउटपुट कंट्रोल सिग्नल सीधे रिले सर्किट, स्विचिंग पावर सप्लाई के स्टार्ट पिन और अन्य कंट्रोल सर्किट को नियंत्रित कर सकता है। यह विभिन्न उपयोगकर्ताओं के द्वितीयक विकास और विभिन्न संरचनाओं वाले शेल की स्थापना के लिए सुविधाजनक है।
5.8GHz माइक्रोवेव सेंसर+एमसीयू+आईआर रिसीवर के विनिर्देश
|
पावर स्रोत: DC5V कार्यशील धारा: <30mA माइक्रोवेव सेंसर कार्य आवृत्ति: 5.8GHz कार्य तापमान: -15°C~+70°C समय सेटिंग: 10 सेकंड-20 मिनट। (समायोज्य)प्रकाश-नियंत्रण: 10-300LUX, पूर्ण प्रकाश (समायोज्य) |
डिटेक्शन कोण: 360° (छत स्थापना), 180°(दीवार स्थापना) डिटेक्शन रेंज: 2-10 मीटर (त्रिज्या) (समायोज्य)। (छत स्थापना) लंबवत गति का पता लगाने की दूरी: >20 मीटर पता लगाने की गति: 0.5m-1.5m/sउपस्थिति का आकार: 42.6 मिमी (लंबाई) X 26 मिमी (चौड़ाई) X 9.4 मिमी (ऊंचाई) |
सेंसर की जानकारी
5.8GHz माइक्रोवेव सेंसर+MCU+IR रिसीवर का कार्य
पिन डंक्शन विवरण：
|
संख्या |
पिन नाम |
इनपुट आउटपुट |
स्पष्टीकरण |
|
1 |
एनसी |
|
गैर |
|
2 |
एनसी |
|
गैर |
|
3 |
उत्पादन |
उत्पादन |
उच्च स्तरीय सिग्नल आउटपुट 10 सेकंड-20 मिनट (समायोज्य) |
|
4 |
+5V |
इनपुट |
शक्ति सकारात्मक |
|
5 |
जी.एन.डी |
इनपुट |
शक्ति नकारात्मक |
5.8GHz माइक्रोवेव सेंसर+एमसीयू+आईआर रिसीवर का नॉब समायोजन
(1)डिटेक्शन रेंज सेटिंग (संवेदनशीलता)
उपयोगकर्ता डिटेक्शन रेंज की जरूरतों के अनुसार पोटेंशियोमीटर की स्थिति का यथोचित चयन कर सकता है।
(2)समय निर्धारण
उपयोगकर्ता विभिन्न उपयोग परिवेशों और विभिन्न उत्पाद परिभाषाओं के अनुसार उचित विलंब समय चुन सकते हैं।
(3) प्रकाश-नियंत्रण सेटिंग
कार्यशील रोशनी मान 10~300LUX और सभी प्रकाश की सीमा में एक उपयुक्त स्थिति चुन सकता है।
