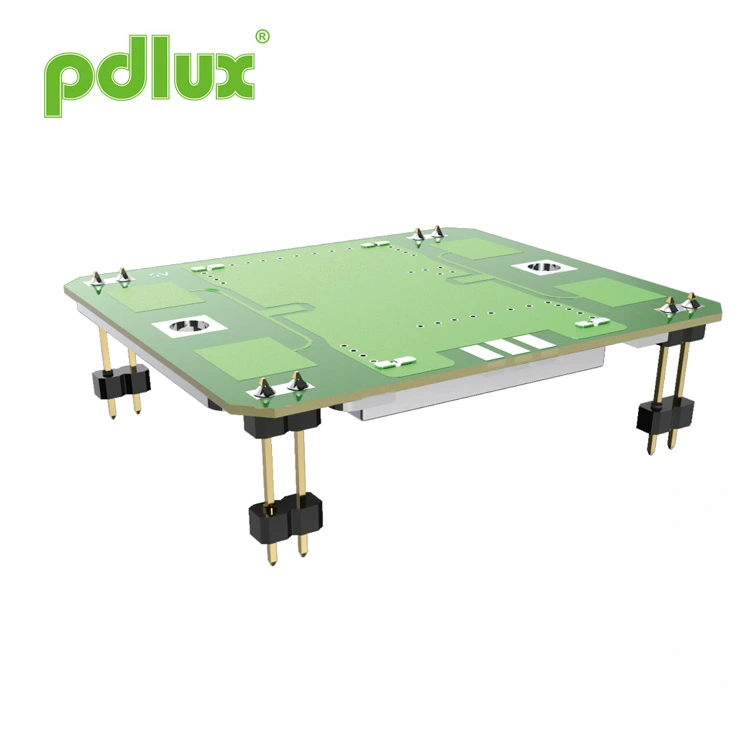

10.587GHz सुरक्षा माइक्रोवेव रडार सेंसर मॉड्यूल
Pdlux 10.587GHz सुरक्षा माइक्रोवेव रडार सेंसर मॉड्यूल का एक समर्पित आपूर्तिकर्ता है जो X-बैंड (10.525‑10.687GHz, प्रति क्षेत्र अनुकूलन योग्य आवृत्ति) में संचालित होता है। पैच एंटीना, डीआरओ, लो करंट ड्रेन और कॉम्पैक्ट आकार की विशेषता के साथ, यह लचीले माउंटिंग के लिए वाइड-एंगल (एच-प्लेन) और नैरो-एंगल (ई-प्लेन) दोनों का पता लगाता है। PWM मोड के जरिए बिजली की खपत को और कम किया जा सकता है। RoHS अनुरूप, यह सुरक्षा प्रणालियों, स्वचालित दरवाजों, मोशन लाइटिंग, IoT और स्पीड सेंसर के लिए उपयुक्त है।
नमूना:PD-V9H
जांच भेजें
पीडी-V9H
- फ़्रीक्वेंसी सेटिंग: 10.587GHz ±10M
- पैच एंटीना सहित
- डीआरओ: डाइइलेक्ट्रिक रेज़ोनेटर ऑसिलेटो
- लो डीसी करंट ड्रेन
- छोटे आकार का
- आरओएचएस अनुकूल
| वस्तु | विशेष विवरण | |
| फ़्रिक्वेंसी सेटिंग | 10.587GHz ±10M | |
| स्थिति | टा = +25 सी，विन = +5 वीडीसी | |
| ऑपरेटिंग वोल्टेज | +5.0 ± 0.5 वीडीसी | |
| ऑपरेटिंग करंट | <32 एमए टाइप। | |
| बिजली उत्पादन | 20 मेगावाट (13 डीबीएम) ई.आई.आर.पी. प्रकार. | |
| आवृत्ति स्थिरता | ±5 मेगाहर्ट्ज अधिकतम। (टा: -30 से +55 सी) | |
| वापसी हानि संवेदनशीलता | -90 डीबीसी टाइप। | |
| दूसरा हार्मोनिक उत्सर्जन | -40 डीबीएम रेंज | |

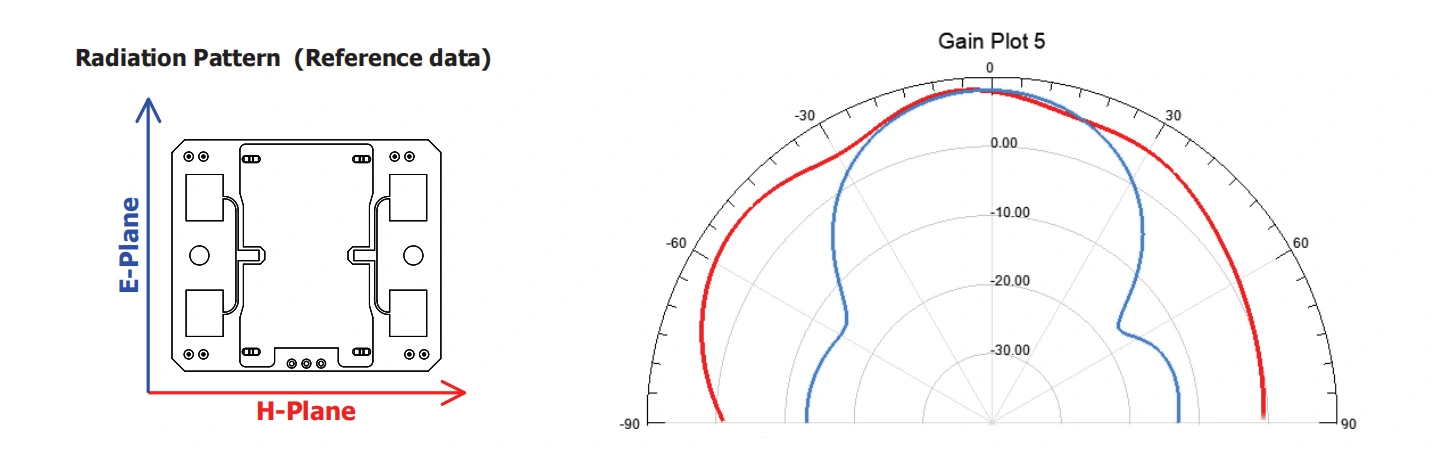

| ऐन्टेना बीमविड्थ (-3 डीबी) | ई-विमान | 36 डिग्री नामांकन. (72 डिग्री का ओरेटिकल पूर्ण कोण) |
| एच विमान | 72 डिग्री नामांकन. (144 डिग्री का ओरेटिकल पूर्ण कोण) | |
| आरएफ इंटरफ़ेस | पैच ऐन्टेना | |
| तापमान की रेंज | -30 से +55 सी (मानक उपयोग का दायरा), -40 से +80 सी (अधिकतम उपयोग सीमा) | |
| अनुपालन के लिए विनियमन | -30 ईटीएस 300 440 | |
PD-V9 सीरीज ब्राइटनेस सेंसर X-बैंड में काम करता है। ऑपरेटिंग आवृत्ति 10.525GHz की आवृत्ति रेंज में है
10.687GHz. उपयोगकर्ताओं को उस देश के आवृत्ति नियमों के अनुसार कस्टमाइज़ के आधार पर खरीदारी करने की आवश्यकता होती है जहां यह है
स्थित है. उदाहरण के लिए, 10.525GHz, 10.587GHz, 10.687GHz। PD-V9 श्रृंखला सेंसर का व्यापक रूप से सुरक्षा और निगरानी में उपयोग किया जाता है
अनुप्रयोग उत्पाद, स्वचालित दरवाज़ा सेंसर, मोबाइल सेंसिंग लाइट, IoT सेंसर, स्पीड सेंसर और विभिन्न मोबाइल सेंसर
उत्पाद.
सेंसर में एच-प्लेन लार्ज एंगल डिटेक्शन और इप्लान स्मॉल एंगल डिटेक्शन है। उपयोगकर्ता सेंसर को विभिन्न कोणों पर ठीक कर सकते हैं
उपयोग के दौरान आवश्यक. यदि उपयोगकर्ता चाहते हैं कि सेंसर का कार्यशील करंट यथासंभव छोटा हो, तो आप बिजली आपूर्ति मोड सेट कर सकते हैं
सेंसर को पीडब्लूएम (ड्यूटी चक्र) मोड में बदलें, जो प्रभावी रूप से कार्यशील धारा को कम कर सकता है।
जब उपयोगकर्ताओं को मूल सेंसर का उपयोग करते समय या सीधे प्रतिस्थापित करते समय निम्नलिखित समस्याओं का सामना करना पड़ता है।
1. पहला प्रयोग:
जब आप पहली बार PD-V9 श्रृंखला सेंसर का उपयोग कर रहे हैं और उच्च संवेदनशीलता या अपर्याप्त संवेदनशीलता का सामना करते हैं, तो आपको ऐसा करना चाहिए
सबसे पहले एम्प्लीफिकेशन सर्किट की गेन सेटिंग स्थिति की जांच करें। और क्या एमसीयू द्वारा संकेतों को संसाधित करने के लिए गणना पद्धति का उपयोग किया जाता है
उचित है. सामान्यतया, समाधान ढूंढना आसान है।
2. संभावित समस्याएं जो पहले उपयोग किए गए सेंसर को सीधे बदलने पर उत्पन्न हो सकती हैं:
पहले उपयोग किए गए सेंसर को सीधे बदलने पर, उच्च संवेदनशीलता और कम संवेदनशीलता के मुद्दे भी हो सकते हैं, जो हो सकते हैं
आसानी से हल हो गया. बस प्रवर्धन सर्किट को बढ़ाना या प्रवर्धन सर्किट का लाभ कम करना पर्याप्त है। कोई जरूरत नहीं
MCU के सिग्नल प्रोसेसिंग एल्गोरिदम पर विचार करें।
उपयोग करते समय शुरुआती लोगों को सहायता की आवश्यकता हो सकती है:
यदि आपको PD-V9 श्रृंखला सेंसर का उपयोग करते समय कठिनाइयों का सामना करना पड़ता है और सहायता की आवश्यकता है। आप ईमेल के ज़रिए हमसे संपर्क कर सकते हैं. सामान्यतया, उत्तर प्राप्त किये जा सकते हैं।
उत्पाद परिचय:
आवश्यकता पड़ने पर किसी भी समय PDLUX द्वारा उत्पाद परिचय को संशोधित और बेहतर बनाया जा सकता है। जरूरी नहीं कि सभी को समय पर सूचित किया जाएगा।
